(A11.07[01]) - Traction Control Pedestal {7700}

Запчасти Case IH A7000 (A11.07[01]) - Traction Control Pedestal {7700} (10) - CAB & AIR CONDITIONING

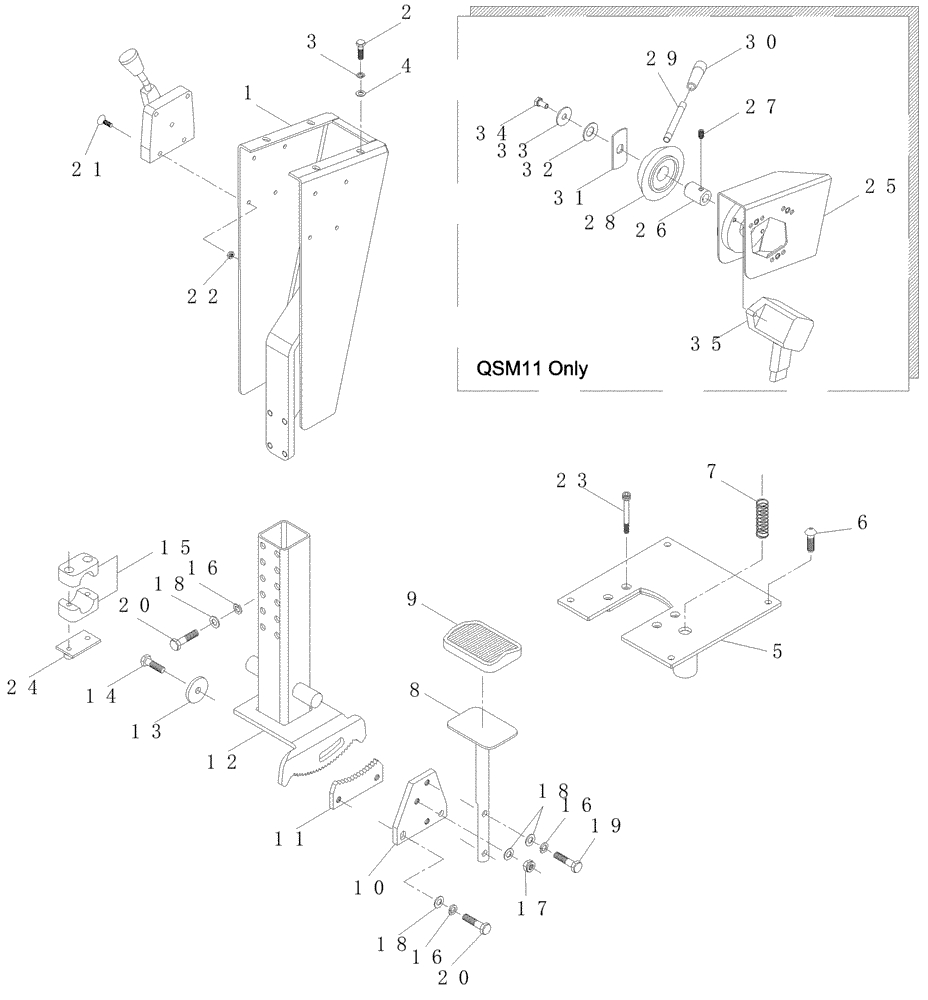

Схема запчастей Case IH A7000 - (A11.07[01]) - Traction Control Pedestal {7700} (10) - CAB & AIR CONDITIONING
27
16
21
3
33
22
16
16
4
18
20
20
6
17
19
24
26
28
2
10
1
14
7
25
8
32
35
34
11
18
13
12
30
18
29
5
9
31
15
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

378112A1

MOUNTING PARTS

01шт.

02

FA106016

BOLT

04шт.

03

WB060000

SPRING WASHER

04шт.

04

WA060000

WASHER

04шт.

05

378017A1

PLATE

01шт.

06

FV108020

SCREW,Btn Flg, M8 x 20mm

04шт.

07

00130071

VALVE SPRING

01шт.

08

87239874

PEDAL ASSY.

01шт.

09

00134596

BRAKE LINING

01шт.

10

87240005

BACK PLATE

01шт.

11

87240004

LOCKING DEVICE

01шт.

12

378110A1

CONTROL LEVER

01шт.

13

87241199

WASHER,9mm ID x 35mm OD x 4mm Thk

01шт.

14

FA108030

BOLT

01шт.

15

00410206

CLAMP

02шт.

16

WB080000

WASHER

08шт.

17

NC108000

NUT

01шт.

18

WA080000

WASHER

08шт.

19

FA108016

BOLT

02шт.

20

FA108020

BOLT

06шт.

21

00608213

SCREW

04шт.

22

00606630

NUT

04шт.

23

FC106050

BOLT,M6 x 1 x 50mm

04шт.

24

00405111

PLATE

02шт.

25

430756A1

MOUNTING PARTS

QSM11

01шт.

26

430757A1

SLEEVE

QSM11

01шт.

27

FE106006

SCREW,M6 x 6mm

QSM11

01шт.

28

430758A1

PLATE ASSY.

QSM11

01шт.

29

430759A1

HANDLE

QSM11

01шт.

30

440056A1

KNOB

QSM11

01шт.

31

430760A1

LOCK WASHER

QSM11

01шт.

32

00130076

WASHER

QSM11

01шт.

33

00608223

WASHER

QSM11

01шт.

34

FA106012

BOLT

QSM11

01шт.

35

430937A1

SENSOR

QSM11

01шт.
