(A11.04[01]) - Cabin Console

Запчасти Case IH A7000 (A11.04[01]) - Cabin Console (10) - CAB & AIR CONDITIONING

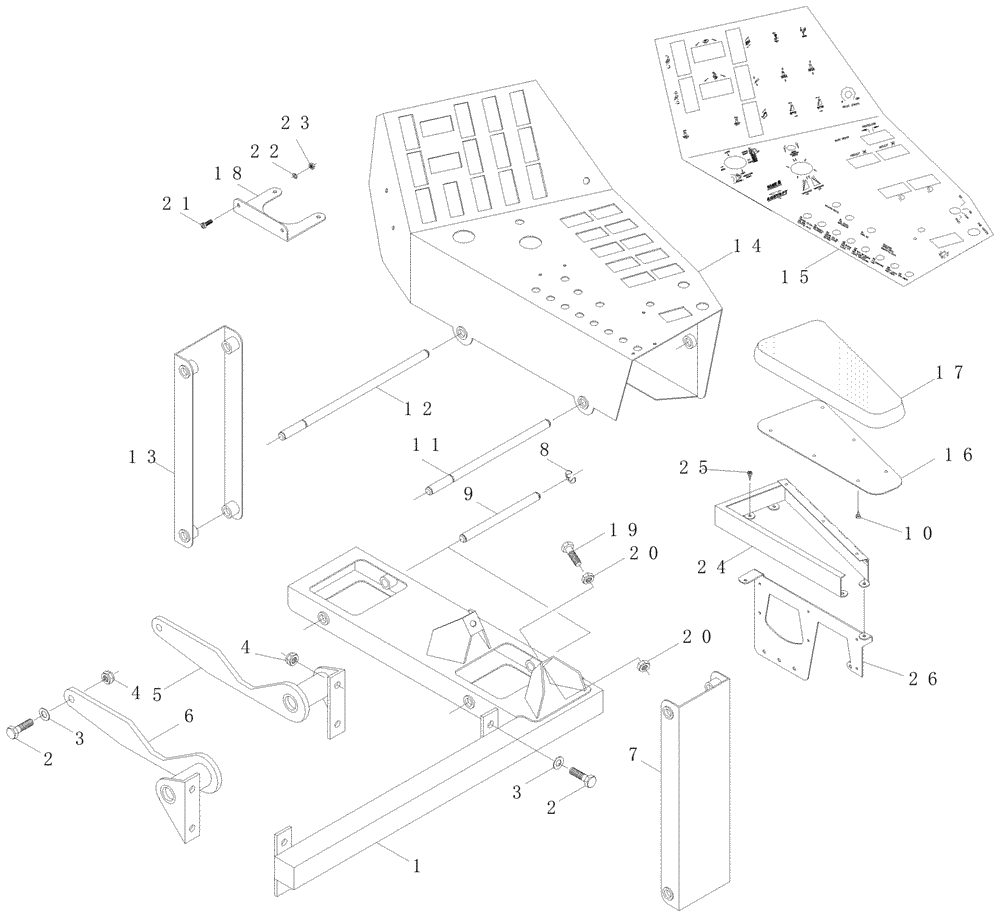

Схема запчастей Case IH A7000 - (A11.04[01]) - Cabin Console (10) - CAB & AIR CONDITIONING
4
13
25
5
21
18
2
17
15
22
12
20
3
1
2
16
3
9
14
6
19
8
24
4
26
11
10
23
20
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87256560

SUPPORT

01шт.

02

FA110025

BOLT

06шт.

03

WA100000

WASHER

06шт.

04

NC110000

NUT

06шт.

05

87251959

BRACKET

RH

01шт.

05

0088109499

RH, STD

01шт.

06

0087251964

ARMREST

LH

01шт.

06

0088109500

LH, STD

01шт.

07

87256552

ARM ASSY.

Rear

01шт.

08

00182148

MOUNTING PARTS

10шт.

09

87256556

PIN,12.7mm OD x 157.1mm L

02шт.

10

00605961

SCREW

12шт.

11

87256555

PIN,12.7mm OD x 248.1mm L

Rear

01шт.

12

87256554

PIN,12.7mm OD x 301.1mm L

Front

01шт.

13

87256550

ARM ASSY.

Front

01шт.

14

87256541

CONSOLE

RH

01шт.

14

87461225

CONSOLE

RH, 10.3L

01шт.

15

377084A1

DECAL

English

01шт.

15

87461222

ADHESIVE

English, 10.3L

01шт.

15

0088108611

ADHESIVE

Portuguese

01шт.

15

87461221

ADHESIVE

Portuguese, 10.3L

01шт.

15

0088108714

ADHESIVE

Spanish

01шт.

15

87461223

ADHESIVE

Spanish, 10.3L

01шт.

16

87256547

PLATE

01шт.

17

87256548

ARMREST

01шт.

18

372852A1

MOUNTING PARTS

01шт.

19

FA110050

BOLT

02шт.

20

NA110000

NUT

04шт.

21

FT105016

SCREW,M5 x 16mm

04шт.

22

WB050000

WASHER

04шт.

23

NA105000

NUT

04шт.

24

377616A1

SUPPORT

01шт.

25

00608217

SCREW

04шт.

26

430447A1

MOUNTING PARTS

01шт.
