Запчасти Case IH A7000 (B12.02[01]) - Hydraulic Circuit {Transmission 7700} (07) - HYDRAULICS

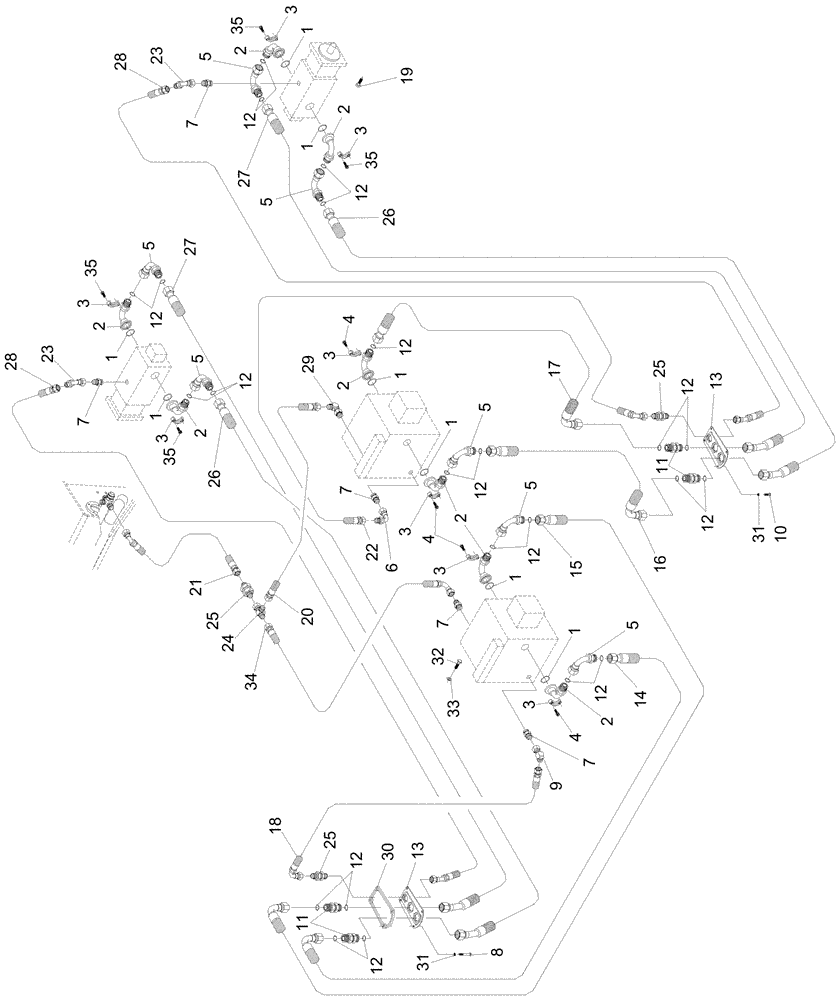

Схема запчастей Case IH A7000 - (B12.02[01]) - Hydraulic Circuit {Transmission 7700} (07) - HYDRAULICS
1
5
3
16
12
9
18
12
7
26
26
28
7
11
3
12
12
13
12
3
28
8
12
35
12
25
5
5
35
3
22
27
1
24
11
20
12
32
3
29
1
10
5
2
35
27
1
1
15
14
4
2
7
17
12
21
12
6
23
2
4
2
12
7
2
5
2
2
5
3
30
1
4
13
33
23
25
1
25
3
34
31
35
31
5
3
1
19
12
7

Артикул

Название

Примечание

Количество

01

00100024

O-RING

10шт.

02

00410305

HYD CONNECTOR

08шт.

03

00407679

SPECIAL CLAMP

08шт.

04

00604499

SCREW

08шт.

05

00410306

HYD CONNECTOR

07шт.

06

00407045

HYD CONNECTOR

01шт.

07

00400231

HYD CONNECTOR

05шт.

08

FA108040

BOLT

04шт.

09

00404300

HYD CONNECTOR

01шт.

10

FA108020

BOLT

04шт.

11

00410307

HYD CONNECTOR

04шт.

12

00410312

O-RING

23шт.

13

86994435

PLATE

02шт.

14

86988361

HOSE ASSY.

01шт.

14

88109534

HOSE ASSY.

M11

01шт.

15

395850A1

HOSE ASSY.

01шт.

15

0088109535

HOSE

M11

01шт.

16

386144A1

HOSE ASSY.

01шт.

17

395846A1

HOSE ASSY.,25.4mm ID x 930mm L, SAE 100R15

01шт.

18

82733500

HOSE,19.05mm ID x 1880mm L, SAE 100R16

01шт.

18

87235711

HOSE ASSY.

M11

01шт.

19

FA112030

BOLT

08шт.

20

87229424

HOSE ASSY.

01шт.

21

86301002

HOSE ASSY.

01шт.

22

87236508

HOSE ASSY.

01шт.

23

00408418

HYD CONNECTOR

02шт.

24

00404678

TEE

01шт.

25

00400068

HYD CONNECTOR

Long

03шт.

26

377831A1

HOSE,25.4mm ID x 2420mm L

02шт.

27

377749A1

HOSE,25.4mm ID x 2300mm L, SAE 100R15

02шт.

28

87235711

HOSE ASSY.

02шт.

29

00410299

ADAPTER

01шт.

30

86994437

SPACER

02шт.

31

WB080000

WASHER

08шт.

32

00601511

BOLT

08шт.

33

00135789

WASHER

08шт.

34

82755600

HOSE,19.05mm ID x 660mm L, SAE 100R16

01шт.

35

426-724

BOLT,Hex, 7/16" - 14 x 1-1/2", Gr 8

16шт.

Выбрано товаров: 38
