(B10.04[01]) - Hydraulic Circuit {Elevator Slew}

Запчасти Case IH A7000 (B10.04[01]) - Hydraulic Circuit {Elevator Slew} (07) - HYDRAULICS

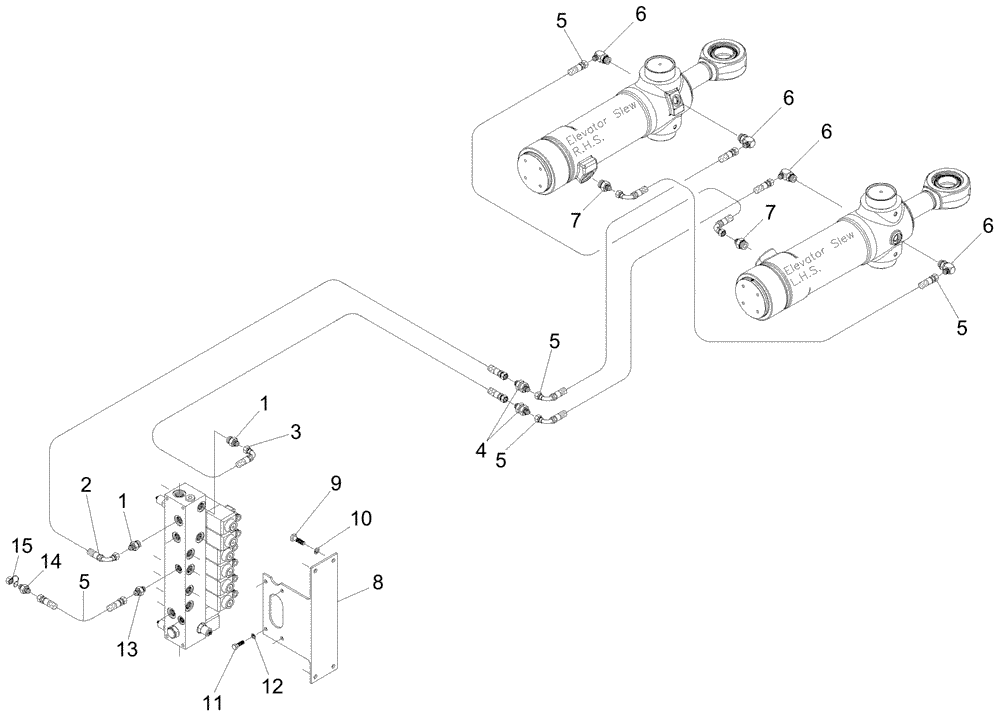

Схема запчастей Case IH A7000 - (B10.04[01]) - Hydraulic Circuit {Elevator Slew} (07) - HYDRAULICS
8
9
6
1
15
6
11
5
5
14
7
5
4
5
12
5
6
10
6
13
2
1
3
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

00400224

HYD CONNECTOR

02шт.

02

82710800

HOSE,6.35mm ID x 4000mm L, SAE 100R17

01шт.

03

86327800

HOSE,6.35mm ID x 3750mm L, SAE 100R17

01шт.

04

00400070

HYD CONNECTOR

02шт.

05

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

05шт.

06

00402475

HYD CONNECTOR

04шт.

07

00401868

HYD CONNECTOR

02шт.

08

0088109710

BRACKET

01шт.

09

FA110020

BOLT

04шт.

10

WB100000

WASHER

04шт.

11

FA108016

BOLT

04шт.

12

WB080000

WASHER

04шт.

13

00404763

HYD CONNECTOR

01шт.

14

00400162

HYD CONNECTOR

01шт.

15

00405498

SCREW ON COUPLING

01шт.
