(B10.02[01]) - Hydraulic Circuit {Primary Extractor}

Запчасти Case IH A7000 (B10.02[01]) - Hydraulic Circuit {Primary Extractor} (07) - HYDRAULICS

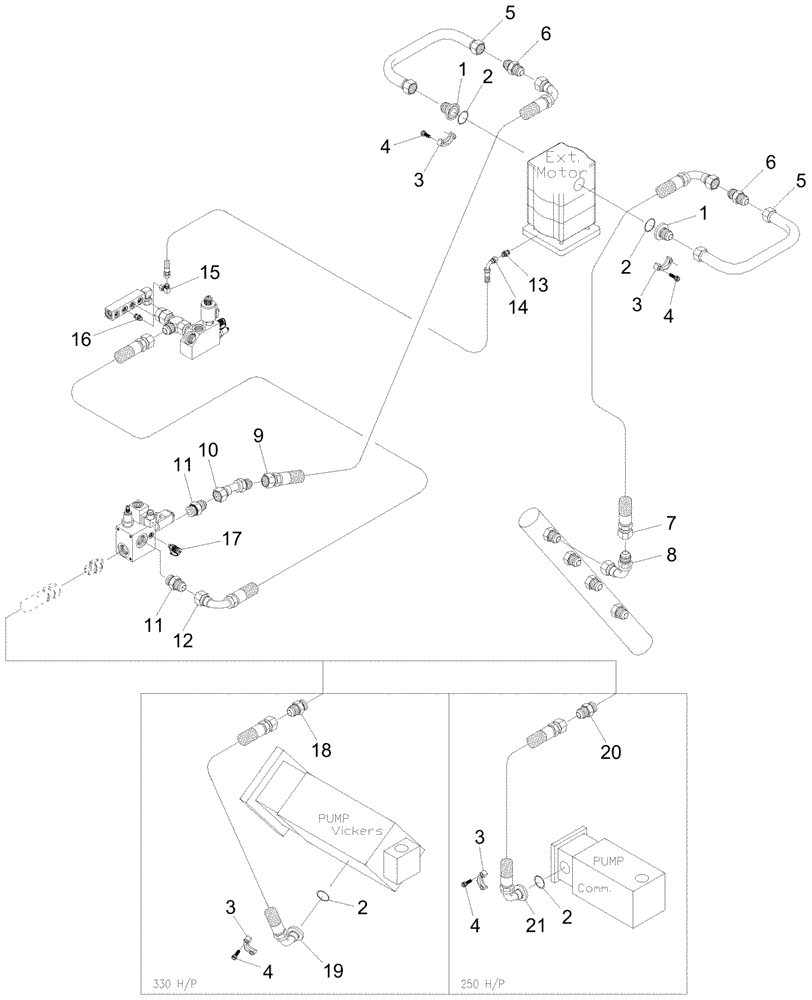

Схема запчастей Case IH A7000 - (B10.02[01]) - Hydraulic Circuit {Primary Extractor} (07) - HYDRAULICS
18
4
15
16
2
14
4
1
2
4
3
9
1
2
7
19
10
20
3
21
4
11
5
8
11
3
17
13
6
5
6
3
2
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87249554

HYD CONNECTOR

02шт.

02

00100027

O-RING

03шт.

03

00400266

SPECIAL CLAMP

03шт.

04

00604498

SCREW

12шт.

05

87254126

TUBE,25.40 mm OD

02шт.

06

00400184

HYD CONNECTOR

02шт.

07

87032800

HOSE ASSY.

01шт.

08

00403944

HYD CONNECTOR

01шт.

09

87254844

HOSE ASSY.

01шт.

10

00407240

HYD CONNECTOR

01шт.

11

00400234

HYD CONNECTOR

01шт.

12

81680400

HOSE ASSY.

01шт.

13

00402235

HYD CONNECTOR

01шт.

14

86315420

HOSE ASSY.

01шт.

15

00402879

HYD CONNECTOR

01шт.

16

00400223

HYD CONNECTOR

01шт.

17

00405498

SCREW ON COUPLING

01шт.

18

00400234

HYD CONNECTOR

01шт.

19

87411332

HOSE,25.4mm ID x 1530mm L, SAE 100R12

01шт.

20

00400235

HYD CONNECTOR

01шт.

21

386122A1

HOSE ASSY.

01шт.
