(B09.05[01]) - Hydraulic Circuit {Shredder Topper without Sidetrim}

Запчасти Case IH A7000 (B09.05[01]) - Hydraulic Circuit {Shredder Topper without Sidetrim} (07) - HYDRAULICS

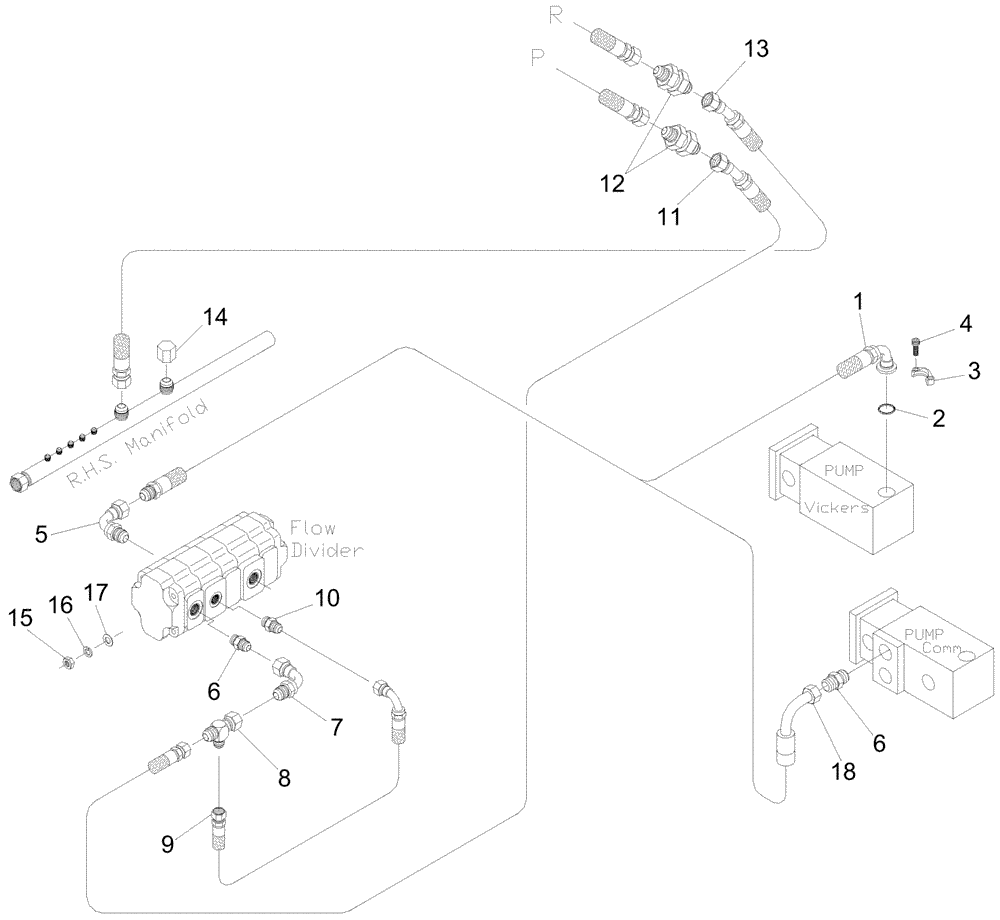

Схема запчастей Case IH A7000 - (B09.05[01]) - Hydraulic Circuit {Shredder Topper without Sidetrim} (07) - HYDRAULICS
5
2
7
4
18
3
9
15
8
12
1
6
14
16
11
13
17
6
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87421570

HOSE,25.4mm ID x 750mm L, SAE 100R16

01шт.

02

00100024

O-RING

01шт.

03

00400151

SPECIAL CLAMP

01шт.

04

00604462

SCREW

04шт.

05

00409889

HYD CONNECTOR

01шт.

06

00400234

HYD CONNECTOR

01шт.

07

00403944

HYD CONNECTOR

01шт.

08

87221699

TEE

01шт.

09

87219055

HOSE ASSY.

01шт.

10

00400231

HYD CONNECTOR

01шт.

11

83129000

HOSE ASSY.

01шт.

12

00400067

HYD CONNECTOR

Long

02шт.

13

87254533

HOSE,25.4mm ID x 1800mm L, SAE 100R17

01шт.

14

00400150

HYD CONNECTOR

01шт.

15

00605798

NUT

04шт.

16

00605831

WASHER

04шт.

17

00605811

WASHER

04шт.

18

87252510

HOSE ASSY.

01шт.
