(B09.03[01]) - Hydraulic Circuit {Topper with Sidetrim}

Запчасти Case IH A7000 (B09.03[01]) - Hydraulic Circuit {Topper with Sidetrim} (07) - HYDRAULICS

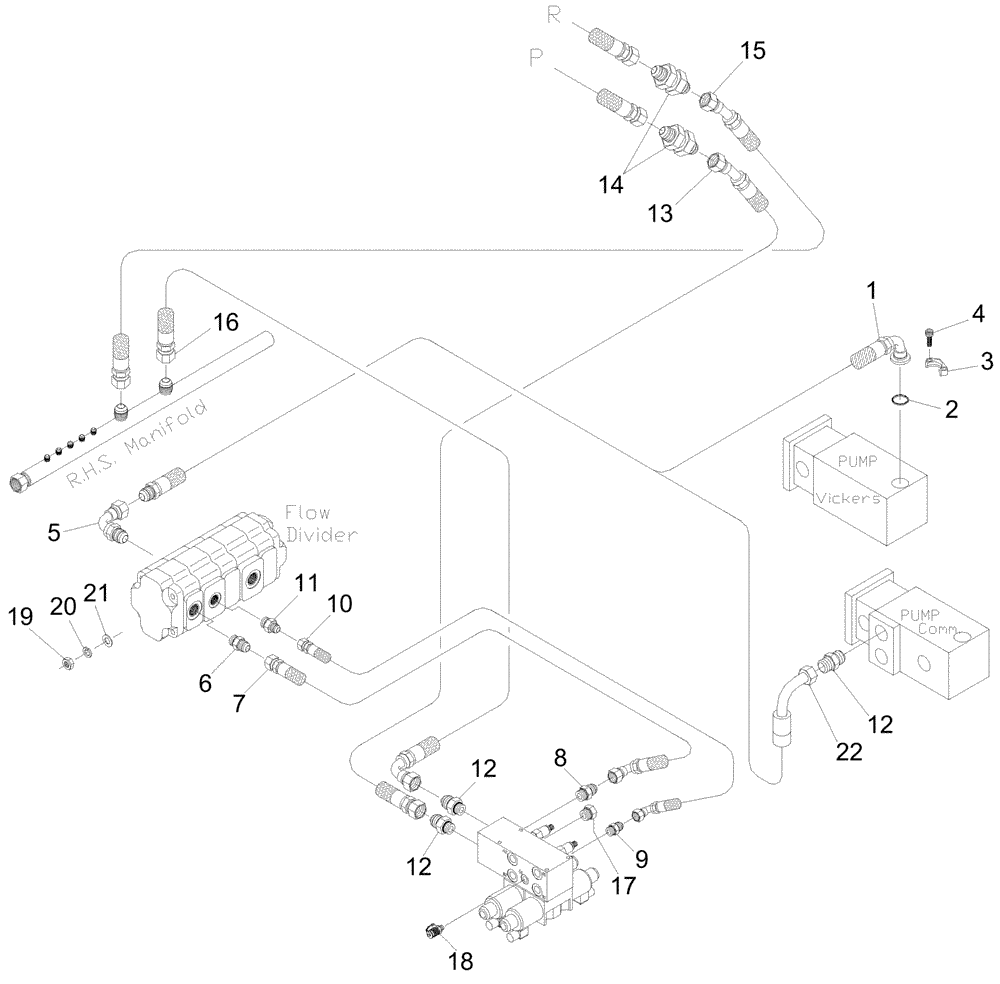

Схема запчастей Case IH A7000 - (B09.03[01]) - Hydraulic Circuit {Topper with Sidetrim} (07) - HYDRAULICS
22
8
10
20
3
4
11
17
9
5
14
15
21
12
12
13
1
18
6
12
19
7
2
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87421570

HOSE,25.4mm ID x 750mm L, SAE 100R16

01шт.

02

100024

NUT,M24 x 1.5, Cl 8

01шт.

03

00400151

SPECIAL CLAMP

01шт.

04

00604462

SCREW

04шт.

05

00409889

HYD CONNECTOR

01шт.

06

00400233

HYD CONNECTOR

01шт.

07

82711600

HOSE,19.05mm ID x 530mm L, SAE 100R17

01шт.

08

400231

SLEEVE

01шт.

09

400228

ADAPTER

01шт.

10

86310712

HOSE ASSY.

01шт.

11

00400230

HYD CONNECTOR

01шт.
