Запчасти Case IH A7000 (B09.01[01]) - Hydraulic Circuit {Standard Topper} (07) - HYDRAULICS

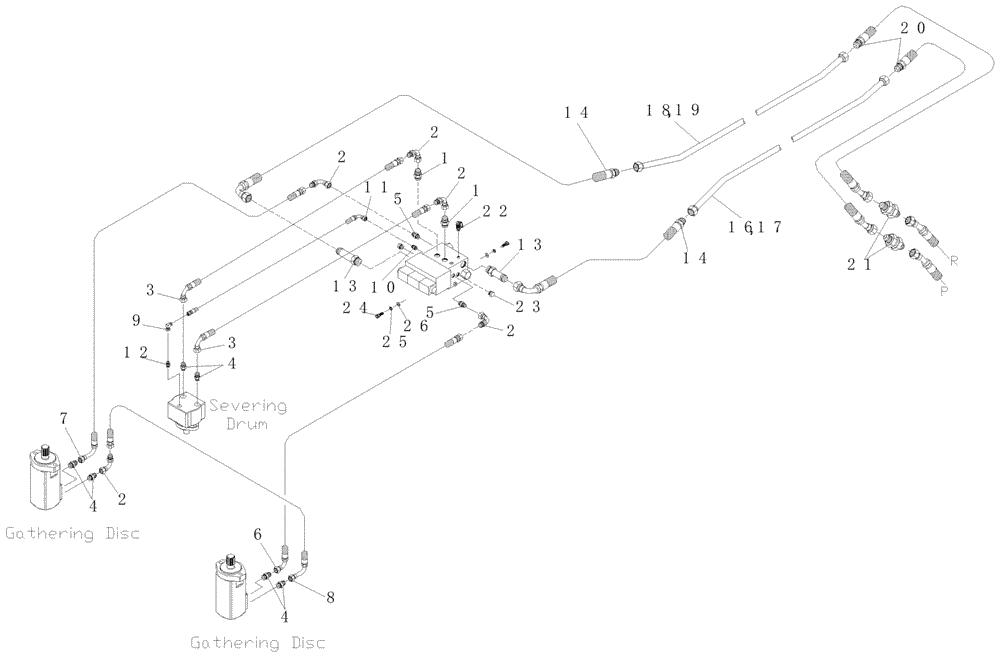

Схема запчастей Case IH A7000 - (B09.01[01]) - Hydraulic Circuit {Standard Topper} (07) - HYDRAULICS
6
4
2
24
11
10
12
5
19
26
9
1
2
18
20
2
7
13
1
17
8
25
14
4
21
3
13
23
2
5
3
2
14
4
16
22

Артикул

Название

Примечание

Количество

01

00400230

HYD CONNECTOR

02шт.

02

00407516

HYD CONNECTOR

05шт.

03

82755700

HOSE ASSY.

02шт.

04

00400228

HYD CONNECTOR

06шт.

05

00400226

HYD CONNECTOR

02шт.

06

86303537

HOSE ASSY.

01шт.

07

87214349

HOSE,12.7mm ID x 1280mm L, SAE 100R17

01шт.

08

87067400

HOSE ASSY.

01шт.

09

00402879

HYD CONNECTOR

01шт.

10

00400223

HYD CONNECTOR

01шт.

11

86302754

HOSE,6.35mm ID x 400mm L, SAE 100R17

01шт.

12

00402235

HYD CONNECTOR

01шт.

13

00409816

ADAPTER

02шт.

14

87252510

HOSE ASSY.

02шт.

16

87254264

TUBE,21.40 mm ID x 25.40 mm OD

LH

01шт.

17

87254293

TUBE,25.40 mm OD

LH, Ext.

01шт.

18

87254265

TUBE,25.40 mm DIA

RH

01шт.

19

87254294

TUBE,25.40 mm OD

RH, Ext

01шт.

20

87256259

HOSE ASSY.

02шт.

21

00400067

HYD CONNECTOR

02шт.

22

00405498

SCREW ON COUPLING

01шт.

23

00400106

HYD CONNECTOR

01шт.

24

FC110020

SCREW,M10 x 1.5 x 20mm

03шт.

25

WB100000

WASHER

03шт.

26

WA100000

WASHER

03шт.

Выбрано товаров: 25
