(A05.01[01]) - KNOCKDOWN ROLLER

Запчасти Case IH A4000 (A05.01[01]) - KNOCKDOWN ROLLER Mainframe & Functioning Components

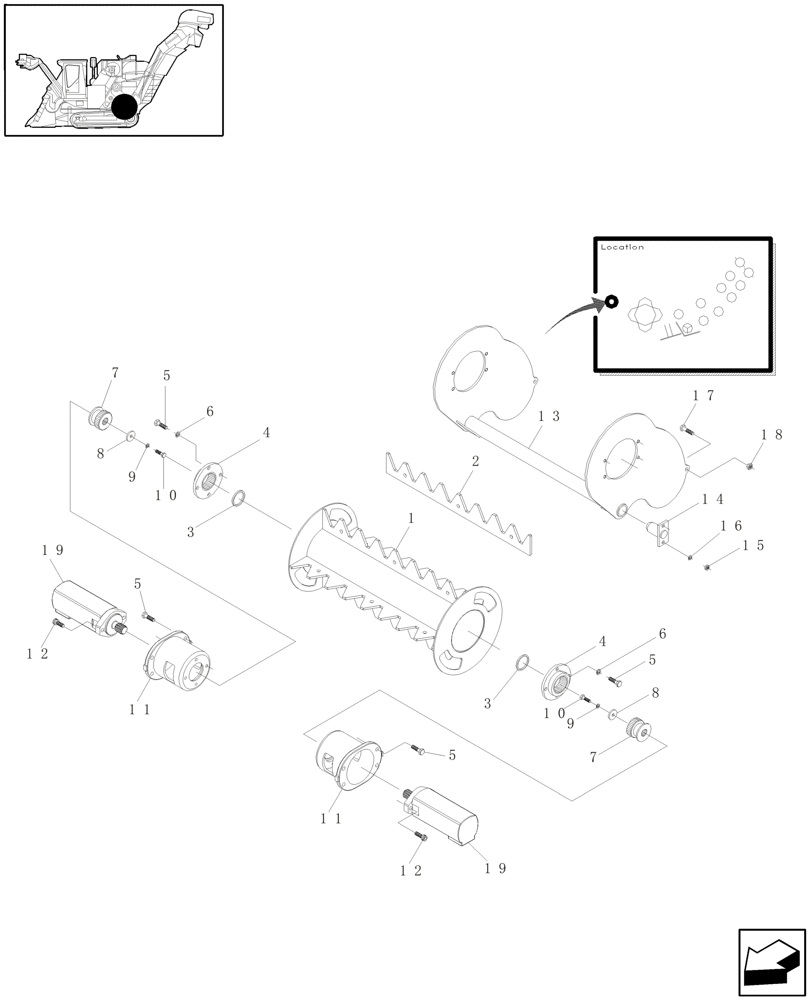

Схема запчастей Case IH A4000 - (A05.01[01]) - KNOCKDOWN ROLLER Mainframe & Functioning Components
5
13
8
2
12
12
5
17
18
14
6
4
10
4
7
3
8
15
16
3
11
9
1
5
19
19
10
6
9
7
11
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

428689A1

ROLLER

1шт.

2

428687A1

PLATE

4шт.

3

86701900

SPACER,52mm ID x 63mm OD x 5mm L

If required

1шт.

4

86700800

ADAPTER

2шт.

5

FA112025

BOLT

16шт.

6

WB120000

WASHER

8шт.

7

86701200

GEAR

2шт.

8

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

2шт.

9

00605827

WASHER

2шт.

10

00601499

BOLT

2шт.

11

87217094

HOUSING

2шт.

12

00604538

SCREW

4шт.

13

428688A1

CHASSIS

1шт.

14

86965900

PIN,38.1mm OD x 75mm L

2шт.

15

NA110000

NUT

4шт.

16

WB100000

WASHER

4шт.

17

FA112045

BOLT

2шт.

18

NA112000

NUT

2шт.

19

REF

INSTRUCTION

Hydraulic Motor, Ref. B03.02

1шт.
