(A02.02[01]) - TOPPER AND GATHERING DRUM (SINGLE)

Запчасти Case IH A4000 (A02.02[01]) - TOPPER AND GATHERING DRUM (SINGLE) Mainframe & Functioning Components

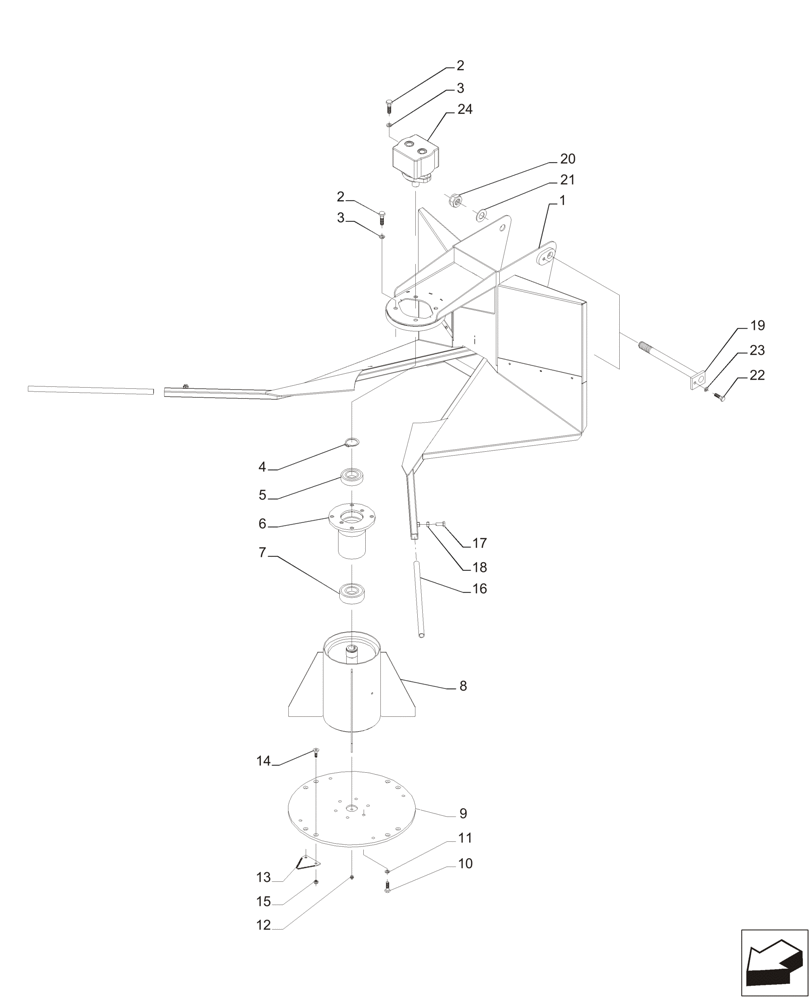

Схема запчастей Case IH A4000 - (A02.02[01]) - TOPPER AND GATHERING DRUM (SINGLE) Mainframe & Functioning Components
2
5
3
20
4
1
9
12
13
19
8
6
18
11
14
21
3
7
16
22
23
2
17
15
24
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87444417

STRAW CHOPPER

1шт.

2

00601506

BOLT

4шт.

3

00605829

WASHER

4шт.

4

CE040000

CIRCLIP

1шт.

5

00144080

BALL BEARING

1шт.

6

87229324

BEARING HOUSING,80 mm ID x 155 mm

1шт.

7

00144124

BALL BEARING

1шт.

8

402279A1

DRUM

1шт.

9

437470A1

DISC

1шт.

10

00601504

BOLT

6шт.

11

00605827

WASHER

6шт.

12

00138637

LUBE NIPPLE

1шт.

13

87255696BR

KNIFE

8шт.

14

FD108025

SCREW,Flat Hd, Csk, M8 x 1.25 x 25mm

16шт.

15

NC108000

NUT

16шт.

16

87444421

RIGID TUBE

2шт.

17

FA110025

BOLT

2шт.

18

NA110000

NUT

2шт.

19

83048300

PIN,25.4mm OD x 313mm L

2шт.

20

00606020

LOCK NUT

2шт.

21

00605814

WASHER

2шт.

22

FA110020

BOLT

2шт.

23

WB100000

WASHER

2шт.

24

REF

INSTRUCTION

1шт.
