(B06.01[01]) - HYDRAULIC CIRCUIT (SUCTION LINES)

Запчасти Case IH A4000 (B06.01[01]) - HYDRAULIC CIRCUIT (SUCTION LINES) Hydraulic Components & Circuits

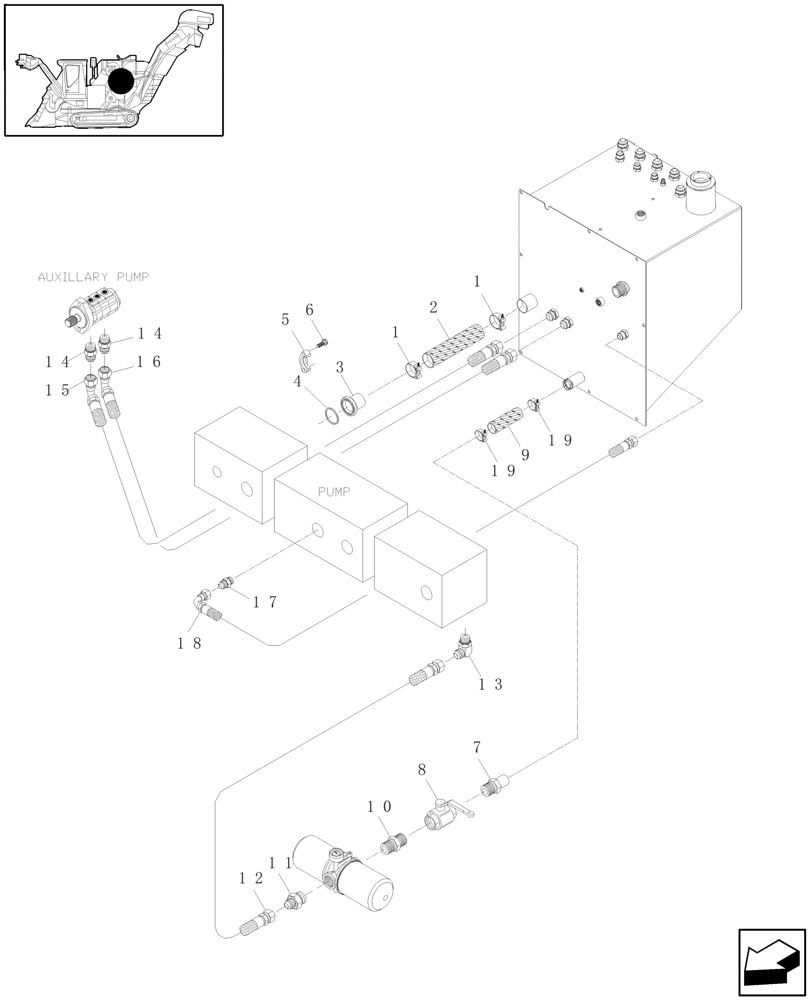

Схема запчастей Case IH A4000 - (B06.01[01]) - HYDRAULIC CIRCUIT (SUCTION LINES) Hydraulic Components & Circuits
13
3
1
17
4
8
7
18
1
14
5
2
15
14
12
16
19
11
10
6
9
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84124606

COLLAR CLAMP,57mm - 65mm

2шт.

2

446961A1

HOSE,50.80 mm ID x 250.00 mm, SAE J20R1

1шт.

3

87219650

HYD CONNECTOR

1шт.

4

00100106

O-RING

1шт.

5

00400267

SPECIAL CLAMP

1шт.

6

00604535

SCREW

4шт.

7

00402123

HYD CONNECTOR

1шт.

8

87240531

HYDRAULIC VALVE

1шт.

9

83123200

HOSE

1шт.

10

00152395

LUBE NIPPLE

1шт.

11

00407121

HYD CONNECTOR

1шт.

12

86303326

HYDRAULIC HOSE,25.00 mm ID x 800.00 mm, SAE 100R16 Class 24 Type 2

1шт.

13

00400097

HYD CONNECTOR

1шт.

14

00400234

HYD CONNECTOR

2шт.

15

87223813

HOSE,25.4mm ID x 1610mm L, SAE 100R16

1шт.

16

87254533

HOSE,25.4mm ID x 1800mm L, SAE 100R17

1шт.

17

00400231

HYD CONNECTOR

1шт.

18

82755300

HOSE,19.05mm ID x 880mm L, SAE 100R16

1шт.

19

84124606

COLLAR CLAMP,57mm - 65mm

2шт.
