(B02.07[01]) - HYDRAULIC CYLINDER (ELEVATOR LIFT)

Запчасти Case IH A4000 (B02.07[01]) - HYDRAULIC CYLINDER (ELEVATOR LIFT) Hydraulic Components & Circuits

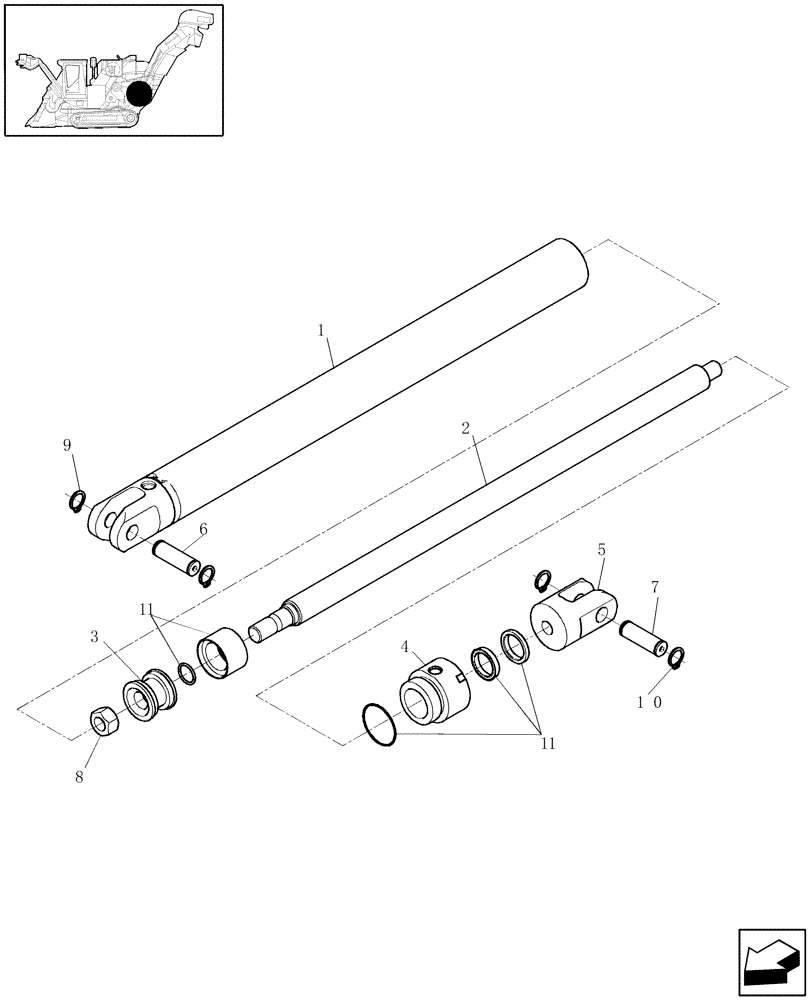

Схема запчастей Case IH A4000 - (B02.07[01]) - HYDRAULIC CYLINDER (ELEVATOR LIFT) Hydraulic Components & Circuits
3
10
5
1
4
2
9
8
1
6
1
1
7
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87415542

CYLINDER,Double Acting, 31.75mm Rod, 609mm Stroke

Assy

1шт.

1

84176852

BARREL

1шт.

2

84176853

ROD

1шт.

3

84176278

PLUNGER

1шт.

4

84176854

GUIDE BUSHING

1шт.

5

84176280

CLEVIS

1шт.

6

84176281

PIN

1шт.

7

84176855

PISTON PIN

1шт.

8

84176282

NUT

1шт.

9

300627

SNAP RING,M19, External

2шт.

10

370002

CIRCLIP,M25, External

2шт.

11

84176856

SEAL KIT

1шт.
