(A08.03[01]) - ELEVATOR DRIVE

Запчасти Case IH A4000 (A08.03[01]) - ELEVATOR DRIVE Mainframe & Functioning Components

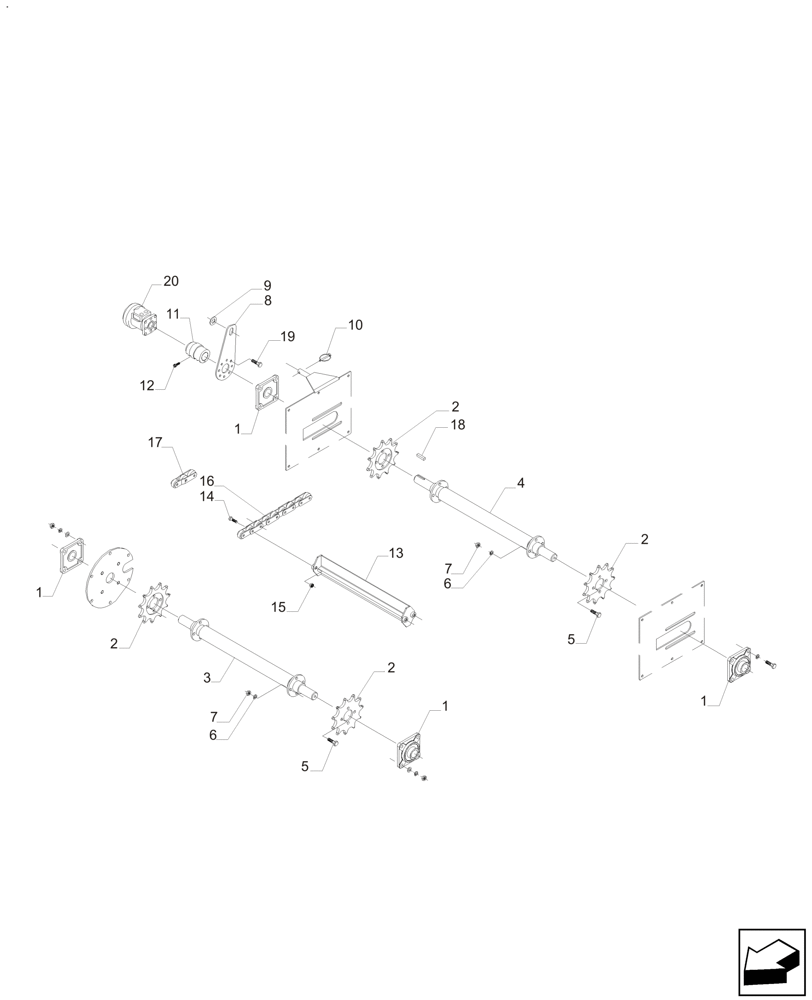

Схема запчастей Case IH A4000 - (A08.03[01]) - ELEVATOR DRIVE Mainframe & Functioning Components
17
5
14
9
8
12
7
6
15
4
3
16
19
18
1
2
20
2
6
1
10
1
11
5
1
2
13
7
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00140825

BEARING

4шт.

2

87233603

SPROCKET ASSY.

4шт.

3

405951A1

SHAFT

1шт.

4

405980A1

SHAFT

1шт.

5

FA112030

BOLT

16шт.

6

WB120000

WASHER

16шт.

7

NA112000

NUT

16шт.

8

405958A1

LIFT LINK

1шт.

9

WA200000

WASHER

1шт.

10

00606627

PIN

1шт.

11

87217648

COUPLING

1шт.

12

00604417

SCREW

4шт.

13

405918A1

STEEL FLIGHT

Standard

19шт.

13

405918A1

STEEL FLIGHT

Extended

22шт.

14

FA110065

BOLT

Standard

76шт.

15

NC110000

NUT

Standard

76шт.

16

84335610GV

CHAIN

218 Links, DSH

2шт.

16

84335610

CHAIN

Standard - 300MM - aprox.mass 51,5 kg

2шт.

17

47702121

LINK

2шт.

17

700162

LINK

2шт.

18

82199800

KEY

1шт.

19

00601495

BOLT

4шт.

20

REF

INSTRUCTION

Hydraulic Motor, Ref. B03.08

1шт.
