(A05.10[01]) - BOTTOM ROLLER (DOUBLE DRIVE)

Запчасти Case IH A4000 (A05.10[01]) - BOTTOM ROLLER (DOUBLE DRIVE) Mainframe & Functioning Components

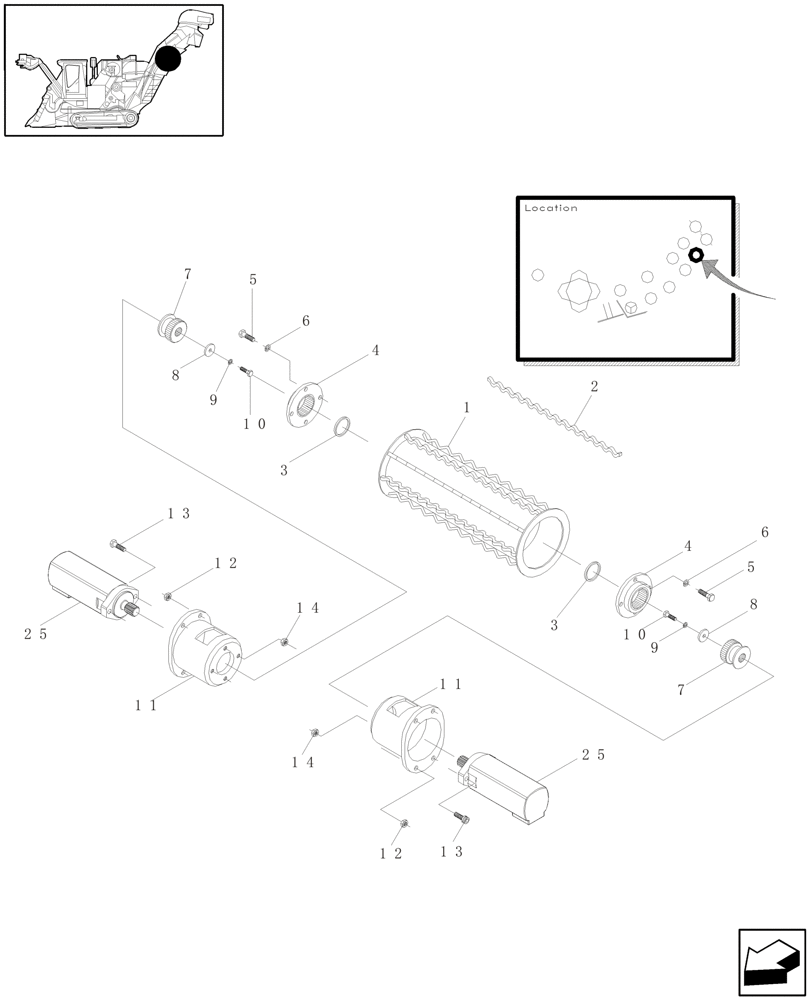

Схема запчастей Case IH A4000 - (A05.10[01]) - BOTTOM ROLLER (DOUBLE DRIVE) Mainframe & Functioning Components
11
12
9
8
13
14
14
2
5
1
10
13
9
3
12
4
6
25
7
11
10
4
25
7
3
8
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87250686

ROLLER,189mm OD x 580mm L

1шт.

2

87245949

SLAT

8шт.

3

86701900

SPACER,52mm ID x 63mm OD x 5mm L

If required

1шт.

4

86700800

ADAPTER

1шт.

5

FA112025

BOLT

8шт.

6

WB120000

WASHER

8шт.

7

86701200

GEAR

2шт.

8

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

2шт.

9

00605827

WASHER

2шт.

10

00601499

BOLT

2шт.

11

87217094

HOUSING

2шт.

12

NA112000

NUT

8шт.

13

00604538

SCREW

4шт.

14

00605797

NUT

4шт.

15

REF

INSTRUCTION

Hydraulic Motor, Ref. B03.04

1шт.
