(C03.01[01]) - ENGINE BOX

Запчасти Case IH A4000 (C03.01[01]) - ENGINE BOX Engine & Engine Attachments

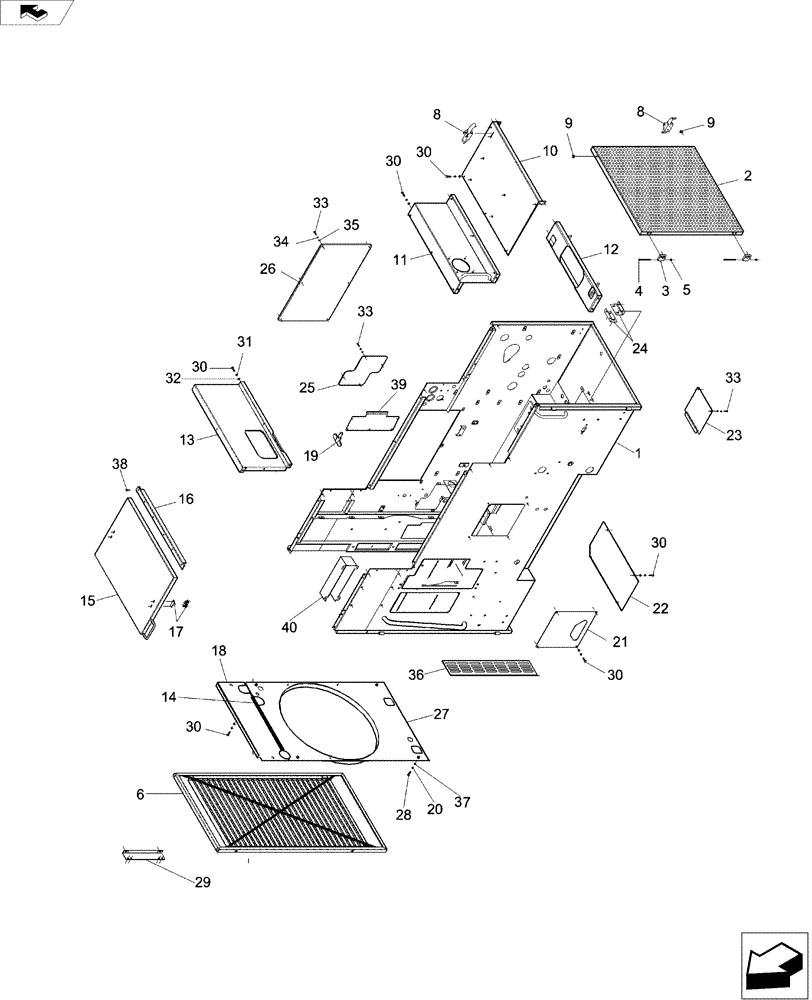

Схема запчастей Case IH A4000 - (C03.01[01]) - ENGINE BOX Engine & Engine Attachments
2
20
1
36
6
13
8
18
35
33
30
8
15
32
21
33
19
34
39
9
33
30
10
25
23
40
31
14
4
30
5
38
30
27
9
24
26
30
22
12
16
28
37
3
11
17
29
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47381412

BOX

1шт.

2

401671A1

DOOR

1шт.

3

87229919

LUG

2шт.

4

FA108090

BOLT

4шт.

5

NC108000

NUT

2шт.

6

84469917

INSPECTION DOOR

1шт.

7

86983900

HINGE

2шт.

8

00181880

LATCH

3шт.

9

00181881

BUTTON

3шт.

10

401371A1

SHIELD

1шт.

11

433120A1

REINFORCEMENT

1шт.

12

409194A1

BRACKET

1шт.

13

84469847

CROSSBAR

1шт.

14

433962A1

TOP COVER

1шт.

15

433964A1

COVER

1шт.

16

87246415

HINGE

1шт.

17

00607939

SPRING

1шт.

18

84512179

RUBBER SEAL

1шт.

19

00607927

RETAINER

9шт.

20

83990583

LOCK WASHER,M8 x 14.8mm OD x 2.1mm Thk

8шт.

21

87415049

PLATE

1шт.

22

47381414

PLATE

1шт.

23

434091A1

PLATE

1шт.

24

434090A1

BRACKET

2шт.

25

443732A1

FRONT SHEET

1шт.

26

403054A1

PLATE

1шт.

27

84512161

SHEET METAL

1шт.

28

120103

BOLT,M8 x 1.25 x 16mm, Cl 8.8

8шт.

29

87250470

ANGLE BAR

2шт.

30

FA108016

BOLT

1шт.

31

WB080000

WASHER

1шт.

32

WA080000

WASHER

1шт.

33

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

1шт.

34

WB060000

SPRING WASHER

1шт.

35

WA060000

WASHER

1шт.

36

84471444

PLATE

1шт.

37

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

8шт.

38

608140

DIODE

11шт.

39

47381413

LID

1шт.

40

47380916

PLATE

1шт.
