(B02.15[01]) - Hydraulic Circuit {Topper Adjuster EECC}

Запчасти Case IH 7700 (B02.15[01]) - Hydraulic Circuit {Topper Adjuster EECC} (35) - HYDRAULIC SYSTEMS

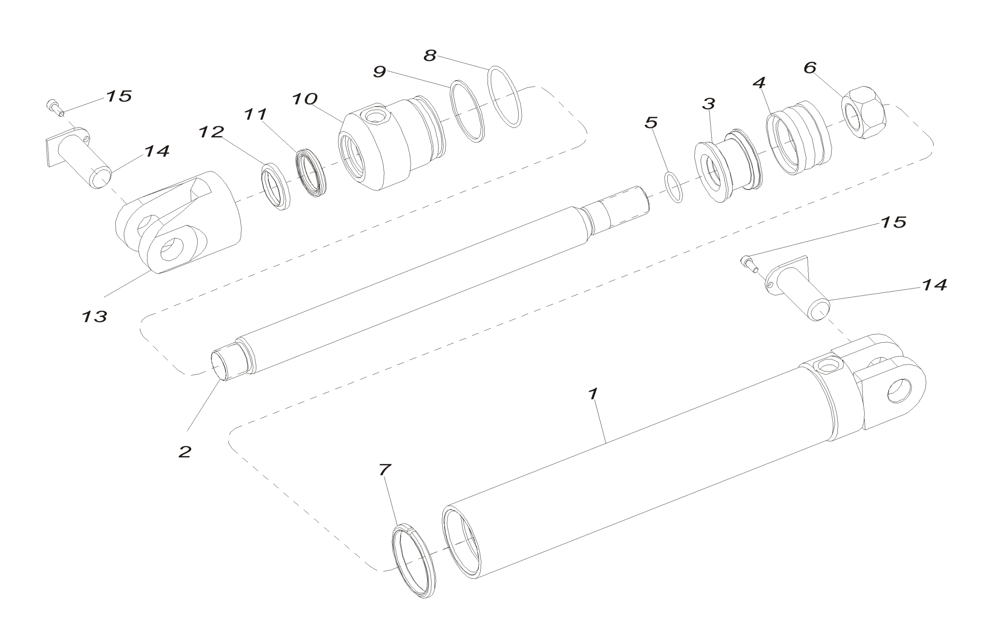

Схема запчастей Case IH 7700 - (B02.15[01]) - Hydraulic Circuit {Topper Adjuster EECC} (35) - HYDRAULIC SYSTEMS
6
3
8
4
2
11
15
5
14
15
13
7
14
1
9
12
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87565652

BARREL

01шт.

2

87565782

SHAFT

01шт.

3

87565783

JACK PISTON

01шт.

4

00100716

OIL SEAL

01шт.

5

00900030

SEALING RING COLLAR

01шт.

6

00603124

NUT

01шт.

7

87565785

LOCK NUT

01шт.

8

00100106

O-RING

01шт.

9

87463595

SEAL

01шт.

10

87565781

CYLINDER HEAD

01шт.

11

87463593

SEAL

01шт.

12

87463592

WIPER

01шт.

13

87463590

CLEVIS

01шт.

14

87565786

PIN,25.34mm OD x 70mm L

02шт.

15

FC106015

HEX SOC SCREW,M6 x 15mm, Cl 8.8

02шт.

16

87463597

SEAL KIT

01шт.

17

87552618

HYDRAULIC CYLINDER

ASSY

01шт.
