(B02.11[01]) - Hydraulic Cylinder {Height Indicator 7000}

Запчасти Case IH 7700 (B02.11[01]) - Hydraulic Cylinder {Height Indicator 7000} (35) - HYDRAULIC SYSTEMS

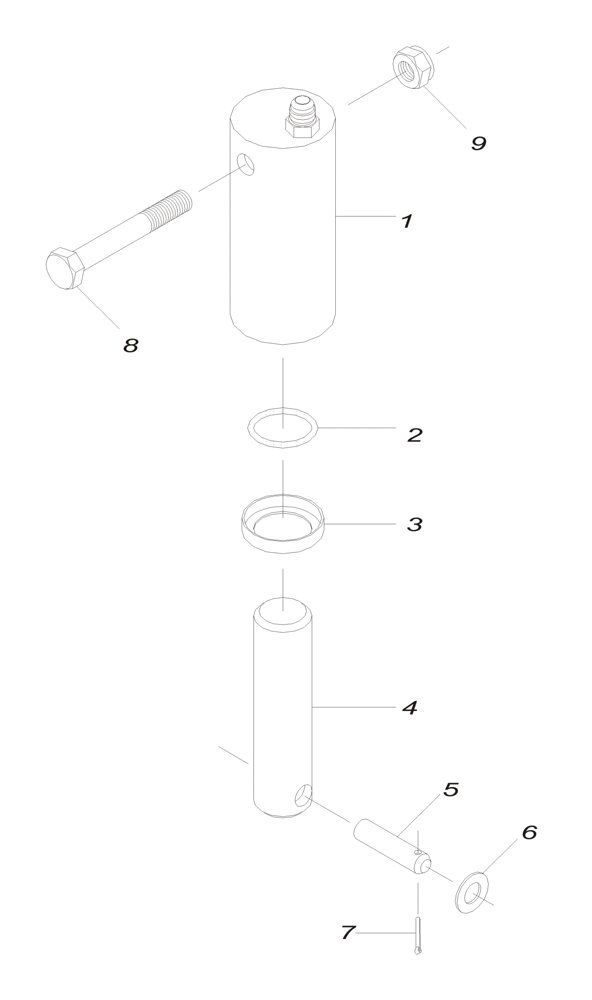

Схема запчастей Case IH 7700 - (B02.11[01]) - Hydraulic Cylinder {Height Indicator 7000} (35) - HYDRAULIC SYSTEMS
5
7
2
4
9
6
1
3
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87024400

CYLINDER

1шт.

2

100023

NUT,M20

1шт.

3

100675

CONNECTION

1шт.

4

83156102

INDICATOR,31.75mm OD x 128mm L

1шт.

5

86981600

PIN,12mm OD x 49mm L

1шт.

6

WA120000

WASHER

2шт.

7

SA032032

COTTER PIN

1шт.

8

FA112090

BOLT

1шт.

9

NC112000

NUT

1шт.

10

87214847

HYDRAULIC CYLINDER,31.75mm Rod, 80mm Stroke

ASSY

2шт.

EXCLUDES 5-9

1шт.
