(A11.07[01]) - Traction Control Pedestal {7700}

Запчасти Case IH 7700 (A11.07[01]) - Traction Control Pedestal {7700} (90) - PLATFORM, CAB, BODYWORK AND DECALS

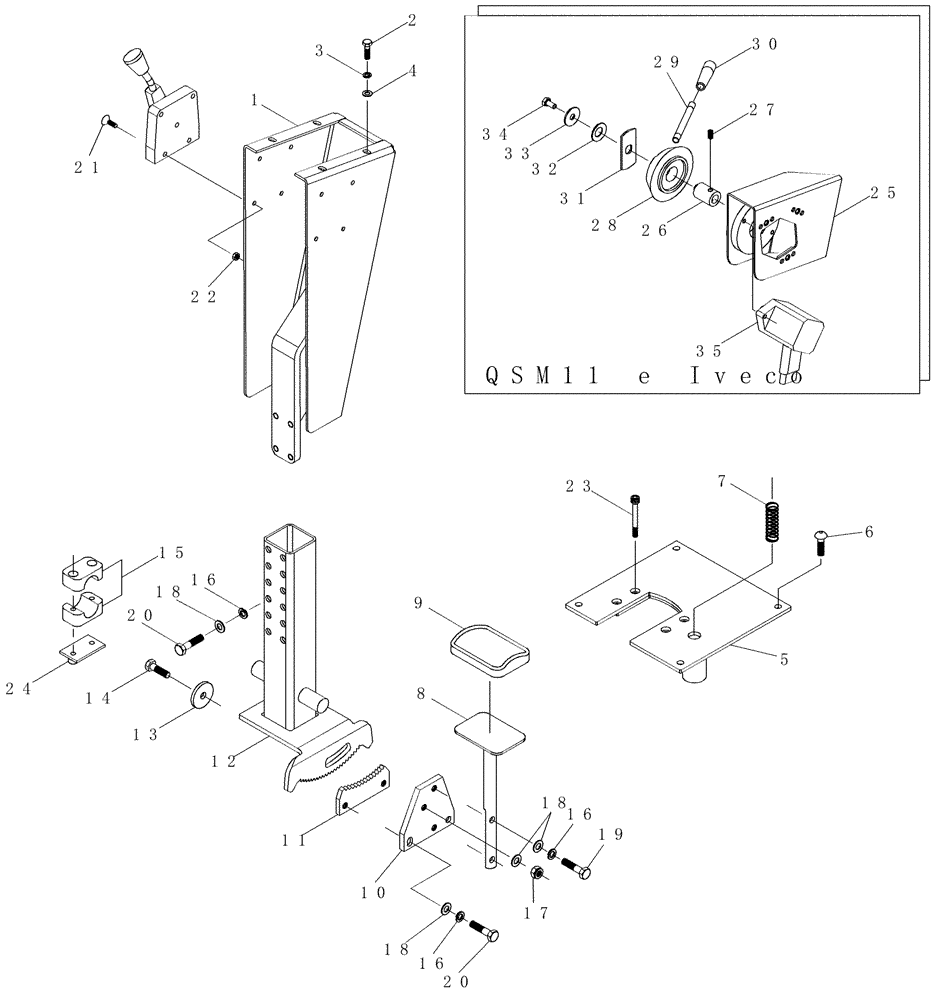

Схема запчастей Case IH 7700 - (A11.07[01]) - Traction Control Pedestal {7700} (90) - PLATFORM, CAB, BODYWORK AND DECALS
18
16
7
23
20
22
4
24
34
25
16
1
27
26
17
11
31
30
13
28
2
5
qsm11 e iveco
29
10
21
8
14
18
35
20
32
15
18
3
12
16
19
6
9
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

378112A1

MOUNTING PARTS

1шт.

2

FA106016

BOLT

4шт.

3

WB060000

SPRING WASHER

4шт.

4

WA060000

WASHER

4шт.

5

378017A1

PLATE

1шт.

6

FV108020

SCREW,Btn Flg, M8 x 20mm

4шт.

7

130071

1шт.

8

87239874

PEDAL ASSY.

1шт.

9

134596

BUSHING

1шт.

10

87240005

BACK PLATE

1шт.

11

87240004

LOCKING DEVICE

1шт.

12

378110A1

CONTROL LEVER

1шт.

13

87241199

WASHER,9mm ID x 35mm OD x 4mm Thk

1шт.

14

FA108030

BOLT

1шт.

15

410206

2шт.

16

WB080000

WASHER

8шт.

17

NC108000

NUT

1шт.

18

WA080000

WASHER

8шт.

19

FA108016

BOLT

2шт.

20

FA108020

BOLT

6шт.

21

608213

4шт.

22

606630

4шт.

23

FC106050

BOLT,M6 x 1 x 50mm

4шт.

24

405111

FUSE BOX

2шт.

25

430756A1

MOUNTING PARTS

QSM11, IVECO

1шт.

26

430757A1

SLEEVE

QSM11, IVECO

1шт.

27

FE106006

SCREW,M6 x 6mm

QSM11, IVECO

1шт.

28

430758A1

PLATE ASSY.

QSM11, IVECO

1шт.

29

430759A1

HANDLE

QSM11, IVECO

1шт.

30

440056A1

KNOB

QSM11, IVECO

1шт.

31

430760A1

LOCK WASHER

QSM11, IVECO

1шт.

32

130076

SPRING

QSM11, IVECO

1шт.

33

608223

QSM11, IVECO

1шт.

34

FA106012

BOLT

QSM11, IVECO

1шт.

35

430937A1

SENSOR

QSM11, IVECO

1шт.
