(A11.04[01]) - Cabin Console

Запчасти Case IH 7700 (A11.04[01]) - Cabin Console (90) - PLATFORM, CAB, BODYWORK AND DECALS

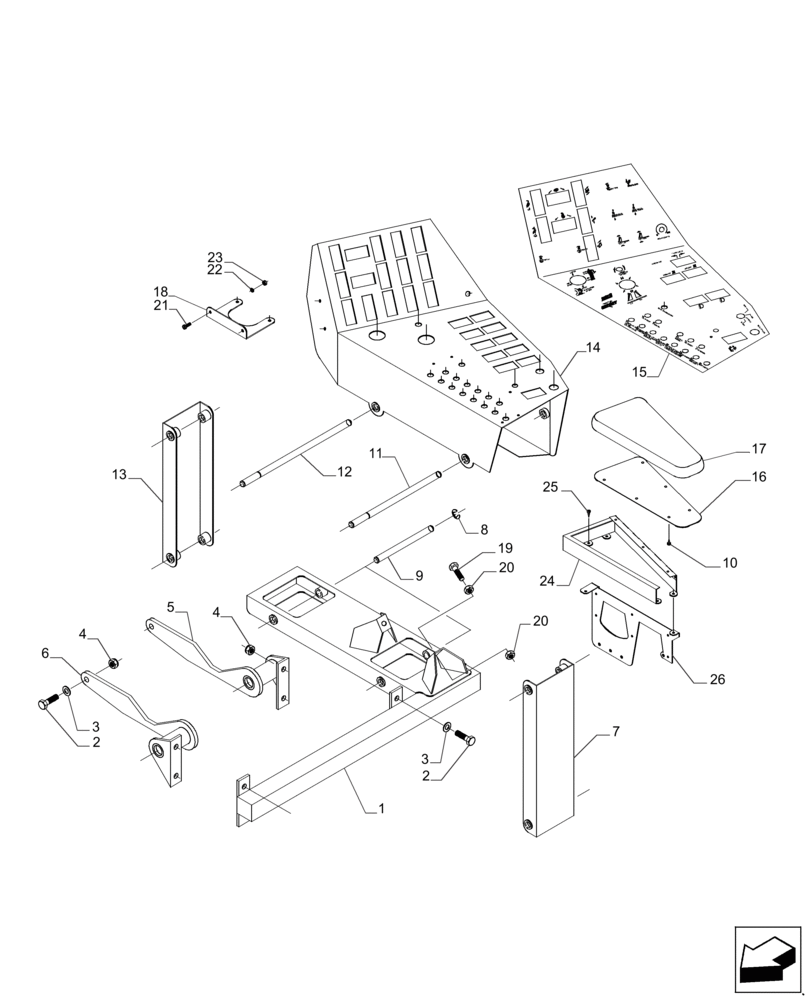

Схема запчастей Case IH 7700 - (A11.04[01]) - Cabin Console (90) - PLATFORM, CAB, BODYWORK AND DECALS
15
11
26
24
20
13
22
5
14
12
7
2
2
10
21
9
3
20
16
6
25
23
19
4
8
3
4
17
1
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87256560

SUPPORT

1шт.

2

FA110025

BOLT

6шт.

3

WA100000

WASHER

6шт.

4

NC110000

NUT

6шт.

5

87251959

BRACKET

RH

1шт.

5

88109499

BRACKET

RH, STD

1шт.

6

0087251964

ARMREST

LH

1шт.

6

88109500

BRACKET

LH, STD

1шт.

7

87256552

ARM ASSY.

REAR

1шт.

8

00182148

MOUNTING PARTS

10шт.

9

87256556

PIN,12.7mm OD x 157.1mm L

2шт.

10

00605961

SCREW

12шт.

11

87256555

PIN,12.7mm OD x 248.1mm L

REAR

1шт.

12

87256554

PIN,12.7mm OD x 301.1mm L

FRONT

1шт.

13

87256550

ARM ASSY.

FRONT

1шт.

14

87256541

CONSOLE

RH

1шт.

14

87461225

CONSOLE

RH, 10.3L

1шт.

15

377084A1

DECAL

ENGLISH

1шт.

15

87461222

ADHESIVE

ENGLISH, 10.3L

1шт.

15

0088108611

ADHESIVE

PORTUGUESE

1шт.

15

87461221

ADHESIVE

PORTUGUESE, 10.3L

1шт.

15

0088108714

ADHESIVE

SPANISH

1шт.

15

87461223

ADHESIVE

SPANISH, 10.3L

1шт.

16

87256547

PLATE

1шт.

17

87256548

ARMREST

1шт.

18

87602166

BRACKET

1шт.

19

FA110050

BOLT

2шт.

20

NA110000

NUT

4шт.

21

FT105016

SCREW,M5 x 16mm

4шт.

22

WB050000

WASHER

4шт.

23

NA105000

NUT

4шт.

24

377616A1

SUPPORT

1шт.

25

00608217

SCREW

4шт.

26

430447A1

MOUNTING PARTS

1шт.
