(A05.02[01]) - Power Knockdown Roller {Adjustable}

Запчасти Case IH 7700 (A05.02[01]) - Power Knockdown Roller {Adjustable} (60) - PRODUCT FEEDING

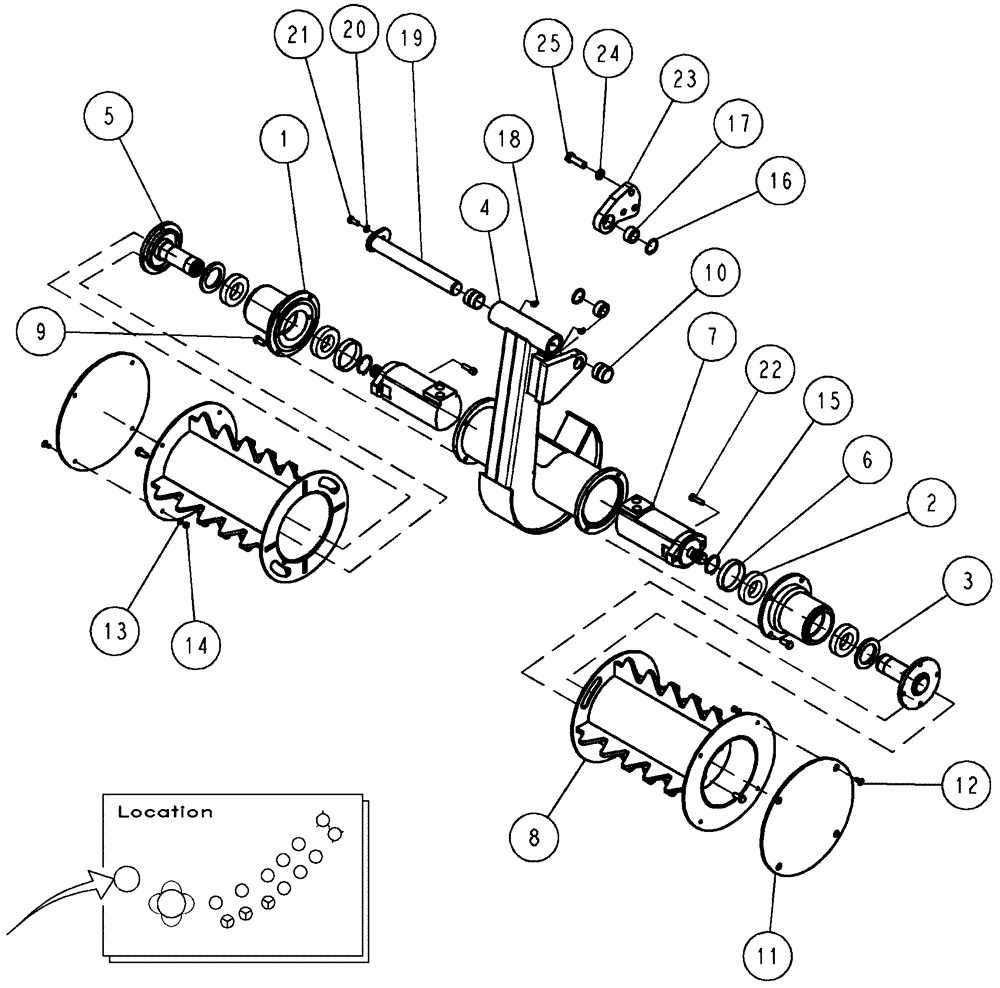

Схема запчастей Case IH 7700 - (A05.02[01]) - Power Knockdown Roller {Adjustable} (60) - PRODUCT FEEDING
21
20
4
19
6
25
10
16
8
12
15
2
14
5
3
23
18
1
7
22
9
13
11
24
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86984761

HOUSING,Drive Shaft

02шт.

2

00144141

BALL BEARING

04шт.

3

00100726

OIL SEAL

02шт.

4

87432517

MOUNTING PARTS

01шт.

5

86984764

DRIVE SHAFT

02шт.

6

87422205

SLEEVE

02шт.

7

REF

INSTRUCTION

MOTOR, HYDRAULIC

1шт.

SEE PAG. B03.03

1шт.

8

86984759

ROLLER

02шт.

9

FA112025

BOLT

16шт.

10

87255100

BUSHING,38.2mm ID x 44.5mm OD x 38mm L

02шт.

11

379343A1

PLATE

02шт.

12

FD108020

SCREW,Flat Hd, Csk, M8 x 1.25 x 20mm

08шт.

13

WB080000

WASHER

08шт.

14

NA108000

NUT

08шт.

15

CE050000

CIRCLIP

02шт.

16

CI042000

CIRCLIP

02шт.

17

00141710

BEARING

02шт.

18

00138637

LUBE NIPPLE

02шт.

19

87412514

PIN,38.1mm OD x 330mm L

01шт.

20

WB100000

WASHER

01шт.

21

FA110025

BOLT

01шт.

22

FC110035

SCREW,M10 x 1.5 x 35mm

04шт.

23

385872A1

MOUNTING PARTS

01шт.

24

WB160000

SPRING WASHER

03шт.

25

FA116050

BOLT

03шт.

86993513

SLAT

08шт.

87432581

FEED ROLLER

ASSY

01шт.
