(A03.04[01]) - Cropdivider Lift Arms {Tilt Option}

Запчасти Case IH 7700 (A03.04[01]) - Cropdivider Lift Arms {Tilt Option} (60) - PRODUCT FEEDING

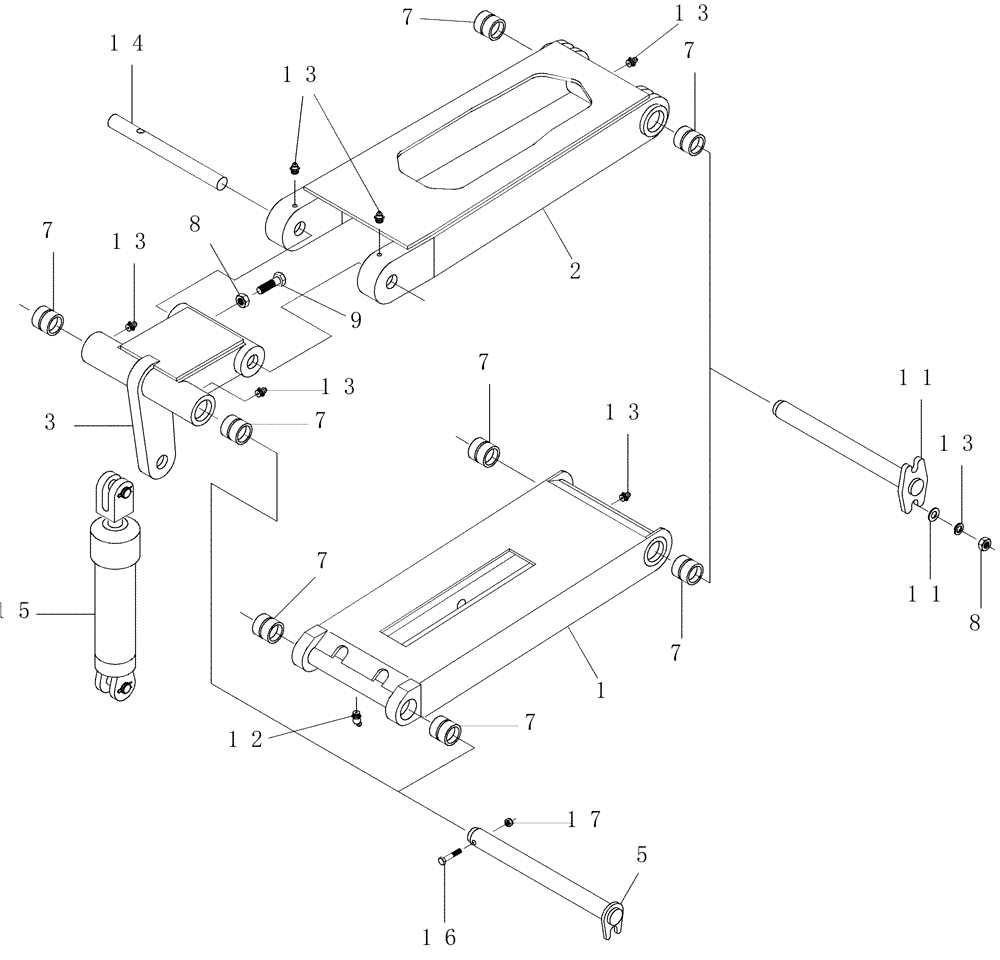

Схема запчастей Case IH 7700 - (A03.04[01]) - Cropdivider Lift Arms {Tilt Option} (60) - PRODUCT FEEDING
8
13
11
13
8
7
7
7
7
14
1
15
9
2
13
16
7
5
7
7
17
12
7
13
3
11
13
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87254780

SUPPORTING ARM

UPPER

2шт.

2

87254776

SUPPORTING ARM

UPPER

2шт.

3

87254793

BELLCRANK

2шт.

5

87254790

PIN,25.4mm OD x 285mm L

4шт.

6

87254796

PIN,25.4mm OD x 340mm L

4шт.

7

87255101

BUSHING,25.55mm ID x 31.75mm OD x 31.75mm L

8шт.

8

NA110000

NUT

10шт.

9

FA110030

BOLT

2шт.

10

WB100000

WASHER

8шт.

11

WA100000

WASHER

8шт.

12

180940

2шт.

13

138722

SHIM

SPARE PART

12шт.

14

87255126

PIN,25.4mm OD x 205mm L

2шт.

15

409866

2шт.

16

FA106035

BOLT

4шт.

17

NC106000

LOCK NUT

4шт.
