(A03.03[01]) - Cropdivider Lift Arms

Запчасти Case IH 7700 (A03.03[01]) - Cropdivider Lift Arms (60) - PRODUCT FEEDING

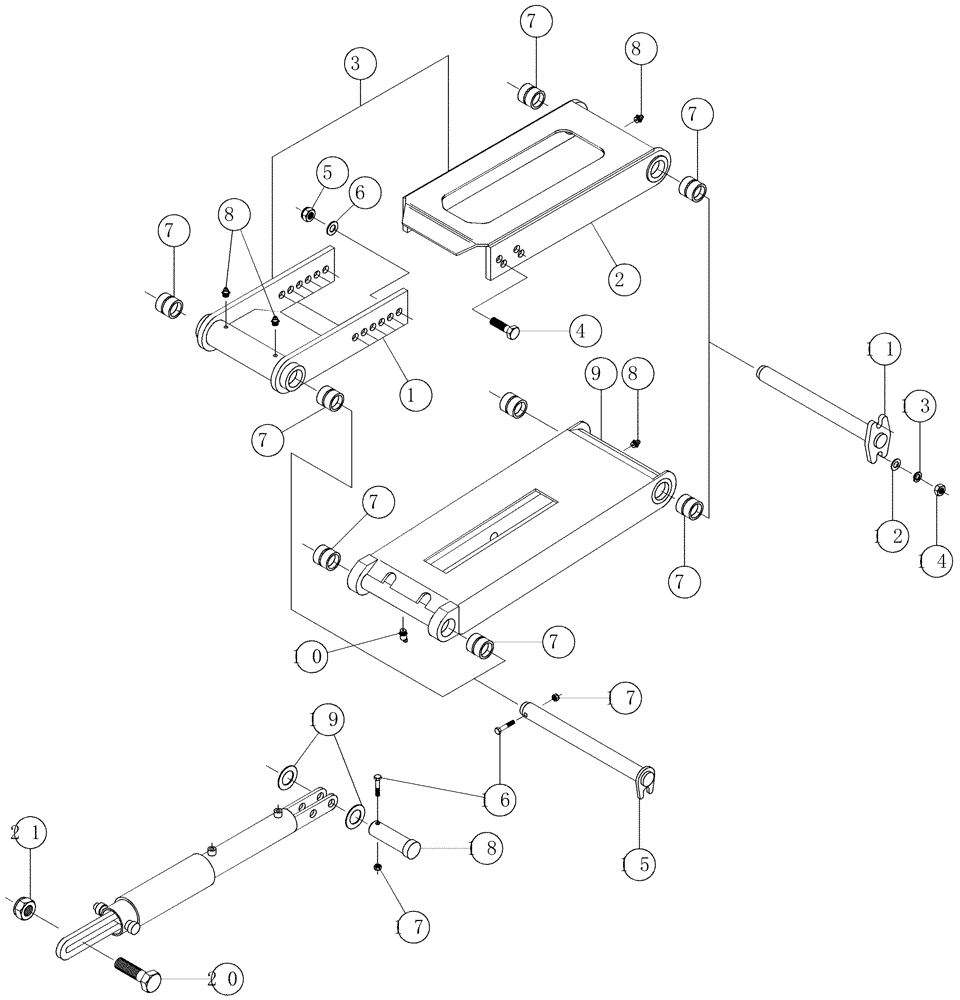

Схема запчастей Case IH 7700 - (A03.03[01]) - Cropdivider Lift Arms (60) - PRODUCT FEEDING
12
7
8
7
13
8
3
18
7
16
8
11
20
10
17
4
21
17
14
6
5
7
7
9
19
7
1
15
2
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87254779

SUPPORTING ARM

UPPER

2шт.

2

87237007

SUPPORTING ARM

2шт.

3

87255541

SUPPORTING ARM

ASSY, UPPER

2шт.

4

FA112035

BOLT

8шт.

5

NC112000

NUT

8шт.

6

WA120000

WASHER

8шт.

7

87255101

BUSHING,25.55mm ID x 31.75mm OD x 31.75mm L

8шт.

8

138722

SHIM

SPARE PART

8шт.

9

87254780

SUPPORTING ARM

LOWER

2шт.

10

180940

2шт.

11

87254796

PIN,25.4mm OD x 340mm L

4шт.

12

WA100000

WASHER

8шт.

13

WB100000

WASHER

8шт.

14

NA110000

NUT

8шт.

15

87254790

PIN,25.4mm OD x 285mm L

4шт.

16

FA106035

BOLT

6шт.

17

NC106000

LOCK NUT

4шт.

18

87230605

PIN,25.4mm OD x 92mm L

2шт.

19

605814

4шт.

20

606694

2шт.

21

606004

2шт.
