(B12.05[01]) - Hydraulic Circuit {Track Adjuster 7700}

Запчасти Case IH 7700 (B12.05[01]) - Hydraulic Circuit {Track Adjuster 7700} (35) - HYDRAULIC SYSTEMS

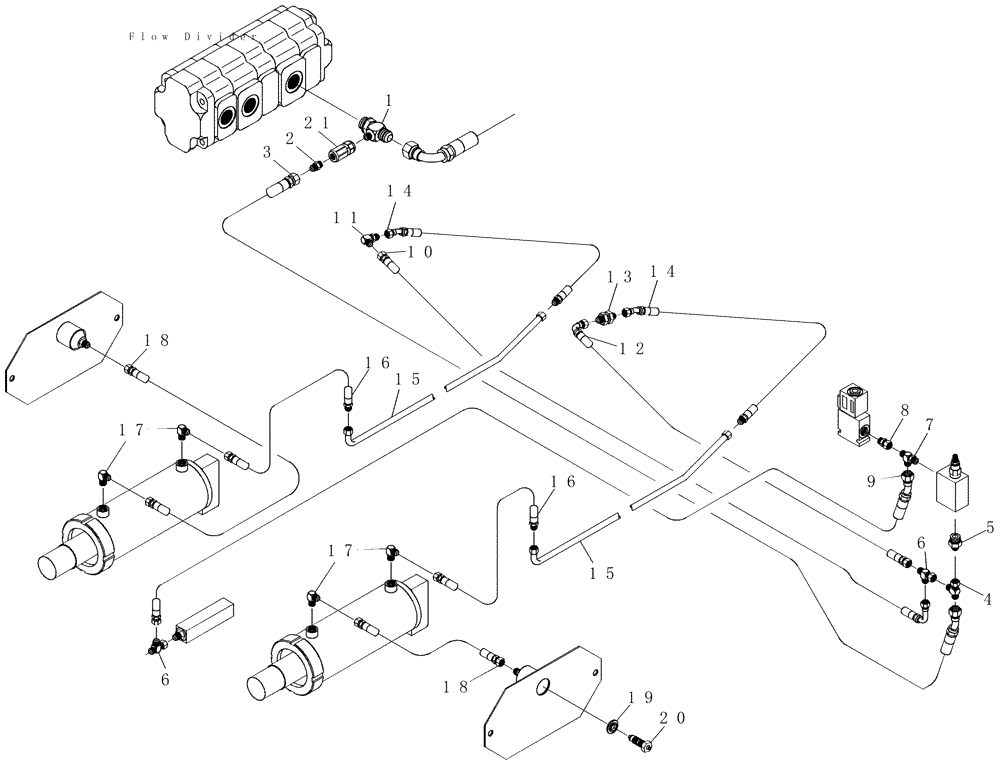

Схема запчастей Case IH 7700 - (B12.05[01]) - Hydraulic Circuit {Track Adjuster 7700} (35) - HYDRAULIC SYSTEMS
15
6
5
8
14
16
18
18
11
16
14
flow divider
19
6
3
12
13
2
7
15
20
4
17
10
21
17
9
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87421571

TEE

1шт.

2

404766

1шт.

3

86992151

HOSE,9.53mm ID x 1280mm L, SAE 100R17

1шт.

4

408682

1шт.

5

400073

BELT

1шт.

6

404677

2шт.

7

408455

1шт.

8

409421

ADAPTER

1шт.

9

86992152

HOSE,9.53mm ID x 1450mm L, SAE 100R17

1шт.

10

84004000

HOSE,6.35mm ID x 1670mm L, SAE 100R17

1шт.

11

404781

LONG

1шт.

12

87225584

HOSE ASSY.

1шт.

13

400070

LONG

1шт.

14

87421694

HOSE,6.35mm ID x 2810mm L, SAE 100R17

2шт.

15

87421693

HYD TUBE,9.5 mm DIA

2шт.

16

87421695

HOSE,6.35mm ID x 390mm L, SAE 100R17

2шт.

17

400238

JOINT

4шт.

18

87216984

HOSE,6.35mm ID x 440mm L, SAE 100R17

2шт.

19

131478

2шт.

20

131479

2шт.

21

402736

1шт.
