(B12.02[01]) - Hydraulic Circuit {Transmission 7700}

Запчасти Case IH 7700 (B12.02[01]) - Hydraulic Circuit {Transmission 7700} (35) - HYDRAULIC SYSTEMS

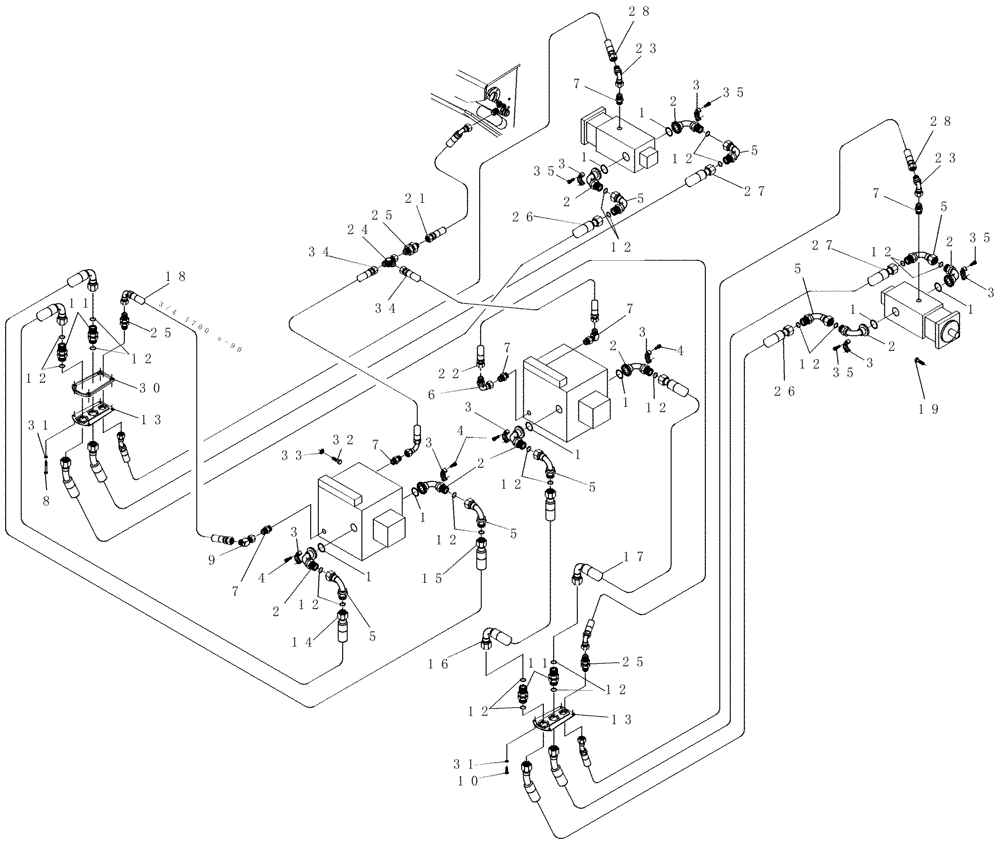

Схема запчастей Case IH 7700 - (B12.02[01]) - Hydraulic Circuit {Transmission 7700} (35) - HYDRAULIC SYSTEMS
2
12
6
30
19
2
14
25
26
2
23
11
28
5
35
25
1
27
32
3
25
13
5
7
18
12
33
35
2
12
2
35
11
21
1
3/4 1700 s-90
12
12
7
5
12
3
7
3
12
23
34
12
15
5
1
1
13
8
4
22
1
24
16
12
12
5
3
2
12
5
26
3
5
7
7
4
3
31
3
9
1
31
1
12
35
4
27
2
7
1
3
28
34
10
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

100024

NUT,M24 x 1.5, Cl 8

10шт.

2

410305

8шт.

3

407679

8шт.

4

943176

8шт.

5

410306

HOSE CLIP

7шт.

6

407045

1шт.

7

400231

SLEEVE

6шт.

8

FA108040

BOLT

4шт.

9

404300

1шт.

10

FA108020

BOLT

4шт.

11

410307

4шт.

12

410312

23шт.

13

86994435

PLATE

2шт.

14

86988361

HOSE ASSY.

1шт.

14

88109534

HOSE ASSY.

M11

1шт.

15

395850A1

HOSE ASSY.

1шт.

15

88109535

M11

1шт.

16

386144A1

HOSE ASSY.

1шт.

17

395846A1

HOSE ASSY.,25.4mm ID x 930mm L, SAE 100R15

1шт.

18

82733500

HOSE,19.05mm ID x 1880mm L, SAE 100R16

1шт.

18

87235711

HOSE ASSY.

M11

1шт.

19

FA112030

BOLT

8шт.

21

86301002

HOSE ASSY.

1шт.

22

87236508

HOSE ASSY.

1шт.

23

408418

2шт.

24

404678

1шт.

25

400068

ADAPTER

3шт.

26

377831A1

HOSE,25.4mm ID x 2420mm L

2шт.

27

377749A1

HOSE,25.4mm ID x 2300mm L, SAE 100R15

2шт.

28

87235711

HOSE ASSY.

2шт.

30

86994437

SPACER

2шт.

31

WB080000

WASHER

8шт.

32

601511

8шт.

33

135789

WASHER

8шт.

34

82755600

HOSE,19.05mm ID x 660mm L, SAE 100R16

2шт.

35

426-724

BOLT,Hex, 7/16" - 14 x 1-1/2", Gr 8

16шт.
