(B11.01[01]) - Hydraulic Circuit {Topper and Cropdivider Lift}

Запчасти Case IH 7700 (B11.01[01]) - Hydraulic Circuit {Topper and Cropdivider Lift} (35) - HYDRAULIC SYSTEMS

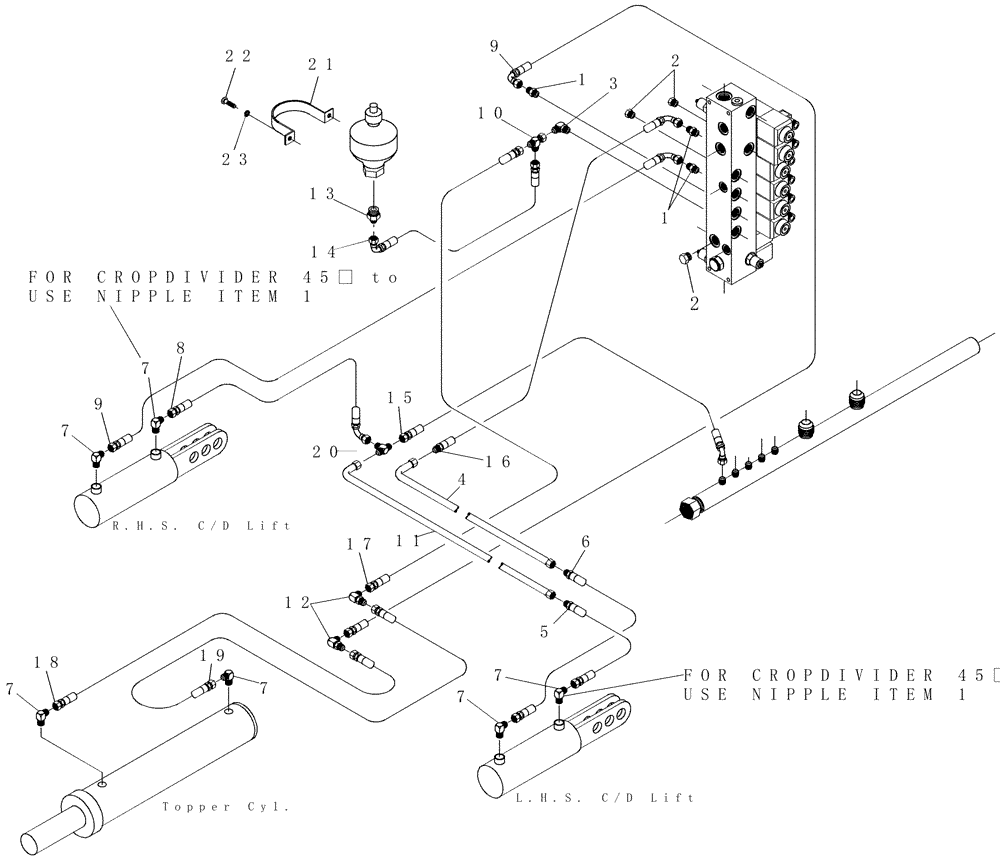

Схема запчастей Case IH 7700 - (B11.01[01]) - Hydraulic Circuit {Topper and Cropdivider Lift} (35) - HYDRAULIC SYSTEMS
11
1
2
23
10
8
7
5
7
7
use nipple item 1
16
15
use nipple item 1
l.h.s. c/d lift
17
4
21
r.h.s. c/d lift
9
13
7
7
3
6
22
9
2
14
topper cyl.
18
20
19
7
12
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

400224

JOINT

+ 02 FOR DIV. 45°

3шт.

2

400106

FILTER

3шт.

3

402475

1шт.

4

87423733

TUBE,9.5 mm DIA x 971, 50 mm L

1шт.

5

87423014

HOSE,6.35mm ID x 1250mm L, SAE 100R17

1шт.

6

87233551

HOSE,6.35mm ID x 1550mm L, SAE 100R17

1шт.

6

87247137

HOSE ASSY.

DIV 45°

1шт.

7

402475

- 02 FOR DIV. 45°

6шт.

9

87217477

HOSE ASSY.

2шт.

10

404677

1шт.

11

87423730

TUBE,9.5 mm DIA x 971, 40 mm L

1шт.

12

404781

LONG

2шт.

13

404765

1шт.

14

86327600

HOSE ASSY.

1шт.

15

87256634

HOSE ASSY.

1шт.

16

451180A1

HOSE,6.35mm ID x 630mm L, SAE 100R17

1шт.

17

86306167

HOSE,6.35mm ID x 1590mm L, SAE 100R17

1шт.

18

86310227

HOSE ASSY.

1шт.

19

81678000

HOSE ASSY.

1шт.

20

400207

1шт.

21

87462133

CLAMP,106mm ID

1шт.

22

FA108016

BOLT

2шт.

23

WB080000

WASHER

2шт.
