Запчасти Case IH 7700 (B10.06[01]) - Hydraulic Circuit {Elevator Lift} (35) - HYDRAULIC SYSTEMS

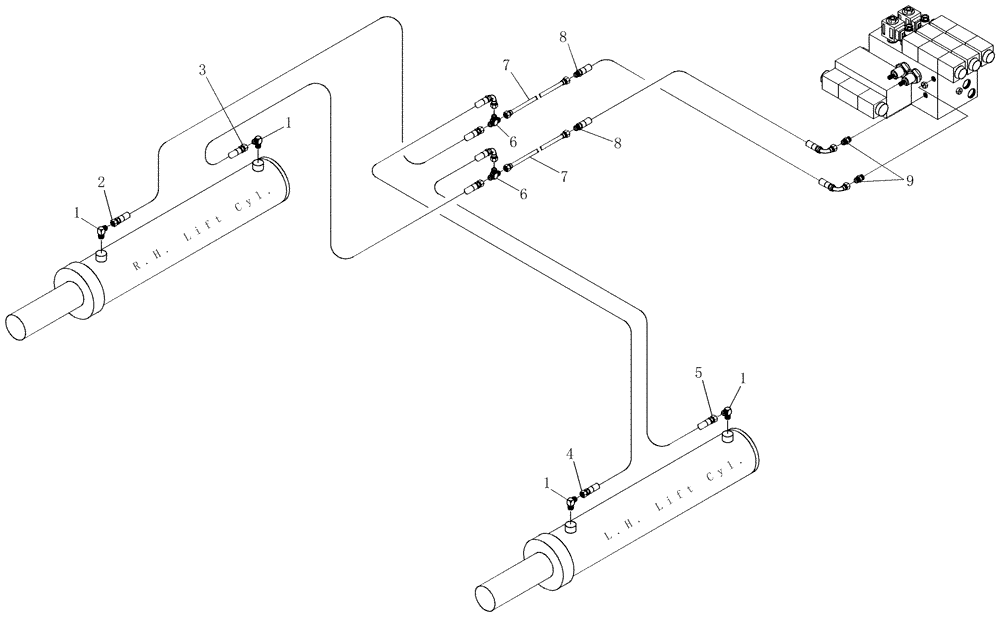

Схема запчастей Case IH 7700 - (B10.06[01]) - Hydraulic Circuit {Elevator Lift} (35) - HYDRAULIC SYSTEMS
1
6
9
8
7
1
3
r.h. lift cyl.
l.h. lift cyl.
1
2
8
6
1
5
7
4

Артикул

Название

Примечание

Количество

1

402475

4шт.

2

87222449

HOSE ASSY.

1шт.

ELEVATOR STD/EXTENDED

1шт.

2

82721300

HOSE,6.35mm ID x 1920mm L, SAE 100R17

1шт.

EXTENDED/+250

1шт.

3

87237582

HOSE ASSY.

1шт.

ELEVATOR STD/EXTENDED

1шт.

3

87235847

HOSE,6.35mm ID x 920mm L, SAE 100R17

1шт.

EXTENDED/+250

1шт.

4

82725000

HOSE ASSY.,6.35mm ID x 2720mm L, SAE 100R17

1шт.

ELEVATOR STD/EXTENDED

1шт.

4

86837700

HOSE,6.35mm ID x 3020mm L, SAE 100R17

1шт.

EXTENDED/+250

1шт.

5

87237583

HOSE ASSY.

1шт.

ELEVATOR STD/EXTENDED

1шт.

5

82731200

HOSE,6.35mm ID x 2550mm L, SAE 100R17

1шт.

EXTENDED/+250

1шт.

6

400207

2шт.

7

87247176

TUBE,9.50 mm ID x 6.30 mm OD x 850 mm L

2шт.

8

419700A1

HOSE,6.35mm ID x 1650mm L, SAE 100R17

2шт.

9

400223

ADAPTER

2шт.

Выбрано товаров: 21
