(B10.02[01]) - Hydraulic Circuit {Primary Extractor}

Запчасти Case IH 7700 (B10.02[01]) - Hydraulic Circuit {Primary Extractor} (35) - HYDRAULIC SYSTEMS

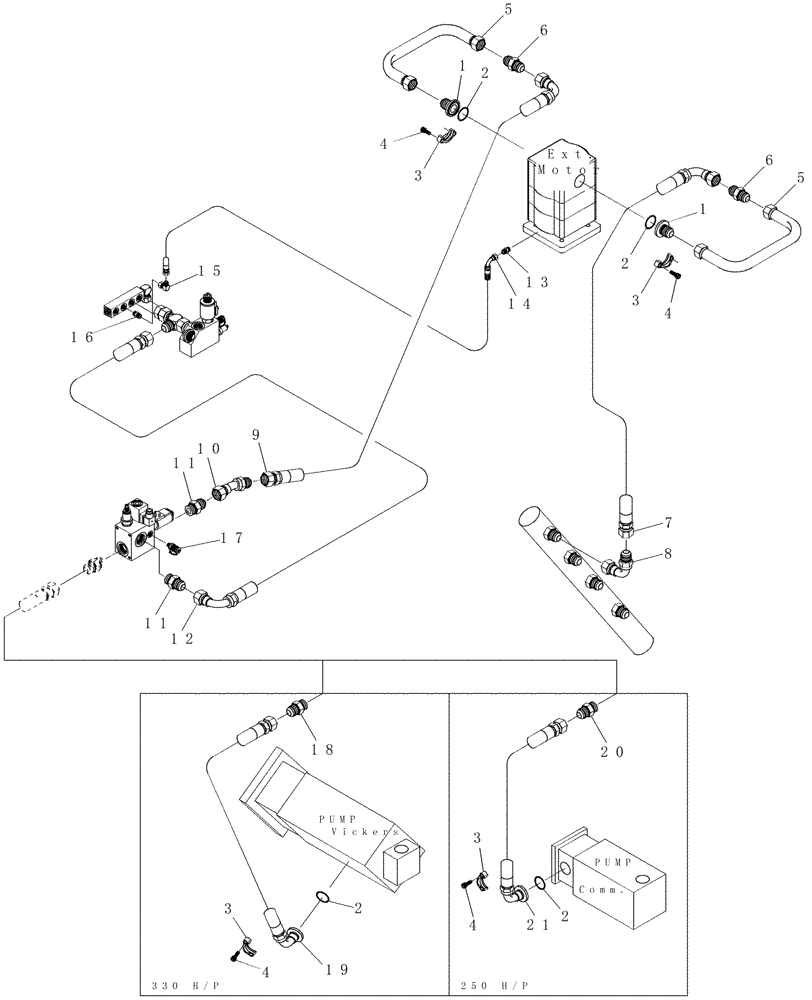

Схема запчастей Case IH 7700 - (B10.02[01]) - Hydraulic Circuit {Primary Extractor} (35) - HYDRAULIC SYSTEMS
16
6
2
14
2
9
5
comm.
4
20
2
2
4
7
11
vickers
1
3
4
10
17
250 h/p
motor
3
15
12
21
pump
ext.
pump
18
6
11
3
5
3
1
4
13
19
330 h/p
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87249554

HYD CONNECTOR

2шт.

2

100026

3шт.

3

400266

3шт.

4

604498

12шт.

5

87254126

TUBE,25.40 mm OD

2шт.

6

400184

2шт.

7

87032800

HOSE ASSY.

1шт.

8

403944

1шт.

9

87254844

HOSE ASSY.

1шт.

10

407240

1шт.

11

400234

1шт.

12

81680400

HOSE ASSY.

1шт.

13

402235

NOZZLE

1шт.

14

86315420

HOSE ASSY.

1шт.

15

402879

ELBOW

1шт.

16

400223

ADAPTER

1шт.

17

405498

1шт.

18

400234

1шт.

19

87411332

HOSE,25.4mm ID x 1530mm L, SAE 100R12

1шт.

20

400235

JOINT

1шт.

21

386122A1

HOSE ASSY.

1шт.
