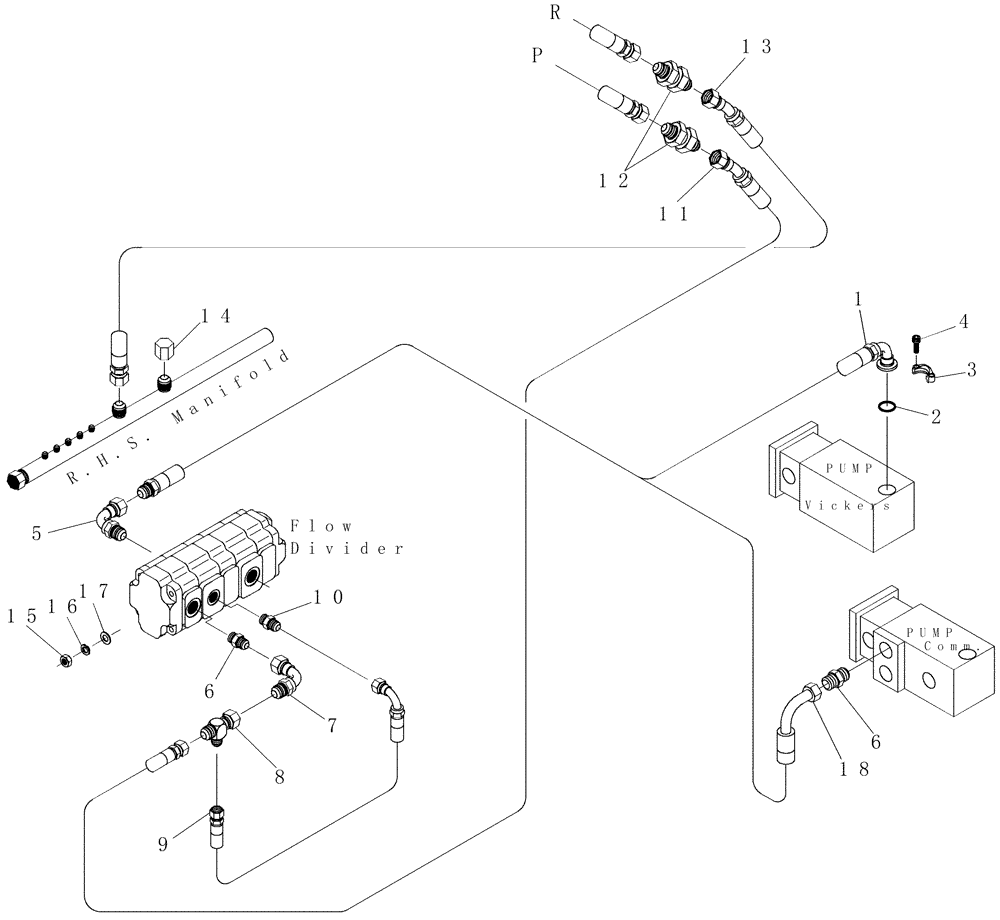

Запчасти Case IH 7700 (B09.05[01]) - Hydraulic Circuit {Shredder Topper without Sidetrim} (35) - HYDRAULIC SYSTEMS
![Схема запчастей Case IH 7700 - (B09.05[01]) - Hydraulic Circuit {Shredder Topper without Sidetrim} (35) - HYDRAULIC SYSTEMS](https://partsell.ru/storage/images/caseih/991688.png)
divider
p
6
15
11
17
r.h.s. manifold
3
1
flow
9
4
18
6
12
pump
14
2
13
7
pump
r
5
comm.
vickers
8
10
16
№
Артикул
Название
Примечание
Количество
1
87421570
HOSE,25.4mm ID x 750mm L, SAE 100R16
1шт.
2
100024
NUT,M24 x 1.5, Cl 8
1шт.
3
400151
1шт.
4
604462
4шт.
5
409889
1шт.
6
400234
1шт.
7
403944
1шт.
8
87221699
TEE
1шт.
9
87219055
HOSE ASSY.
1шт.
10
400231
SLEEVE
1шт.
11
83129000
HOSE ASSY.
1шт.
12
400067
LONG
2шт.
13
87254533
HOSE,25.4mm ID x 1800mm L, SAE 100R17
1шт.
14
400150
1шт.
15
605798
4шт.
16
605831
WASHER, LOCK
4шт.
17
605811
SPRING,17mm ID x 30mm OD x 3mm Thk
SPARE PART
4шт.
18
87252510
HOSE ASSY.
1шт.
Выбрано товаров: 18
