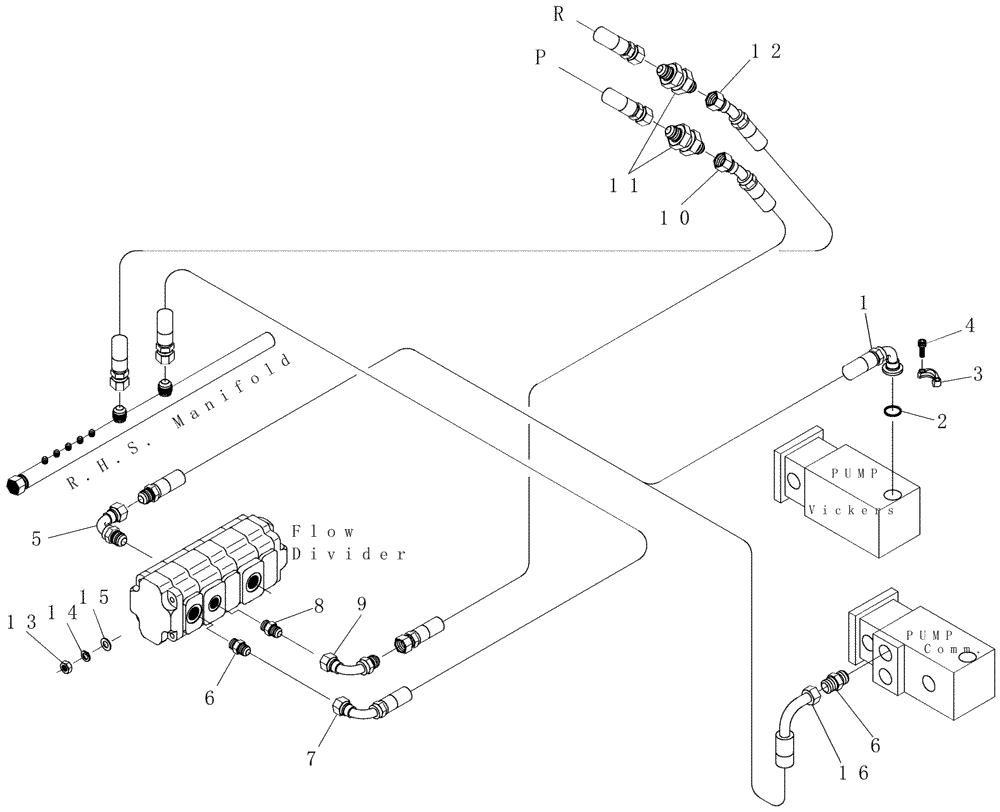

Запчасти Case IH 7700 (B09.04[01]) - Hydraulic Circuit {Standard Topper without Sidetrim} (35) - HYDRAULIC SYSTEMS
![Схема запчастей Case IH 7700 - (B09.04[01]) - Hydraulic Circuit {Standard Topper without Sidetrim} (35) - HYDRAULIC SYSTEMS](https://partsell.ru/storage/images/caseih/1168601.png)
pump
1
flow
8
5
6
comm.
14
3
p
10
divider
4
r
pump
2
13
6
16
15
12
9
7
11
r.h.s. manifold
vickers
№
Артикул
Название
Примечание
Количество
1
87421570
HOSE,25.4mm ID x 750mm L, SAE 100R16
1шт.
2
100024
NUT,M24 x 1.5, Cl 8
1шт.
3
400151
1шт.
4
604462
4шт.
5
409889
1шт.
6
400234
1шт.
7
82765500
HOSE,25.4mm ID x 2130mm L, SAE 100R16
1шт.
8
400232
1шт.
9
403944
1шт.
10
82720600
HOSE,25.4mm ID x 1170mm L, SAE 100R17
1шт.
11
400067
LONG
2шт.
12
87254533
HOSE,25.4mm ID x 1800mm L, SAE 100R17
1шт.
13
605798
4шт.
14
605831
WASHER, LOCK
4шт.
15
605811
SPRING,17mm ID x 30mm OD x 3mm Thk
SPARE PART
4шт.
16
87252510
HOSE ASSY.
1шт.
Выбрано товаров: 16
