(B09.03[01]) - Hydraulic Circuit {Topper with Sidetrim}

Запчасти Case IH 7700 (B09.03[01]) - Hydraulic Circuit {Topper with Sidetrim} (35) - HYDRAULIC SYSTEMS

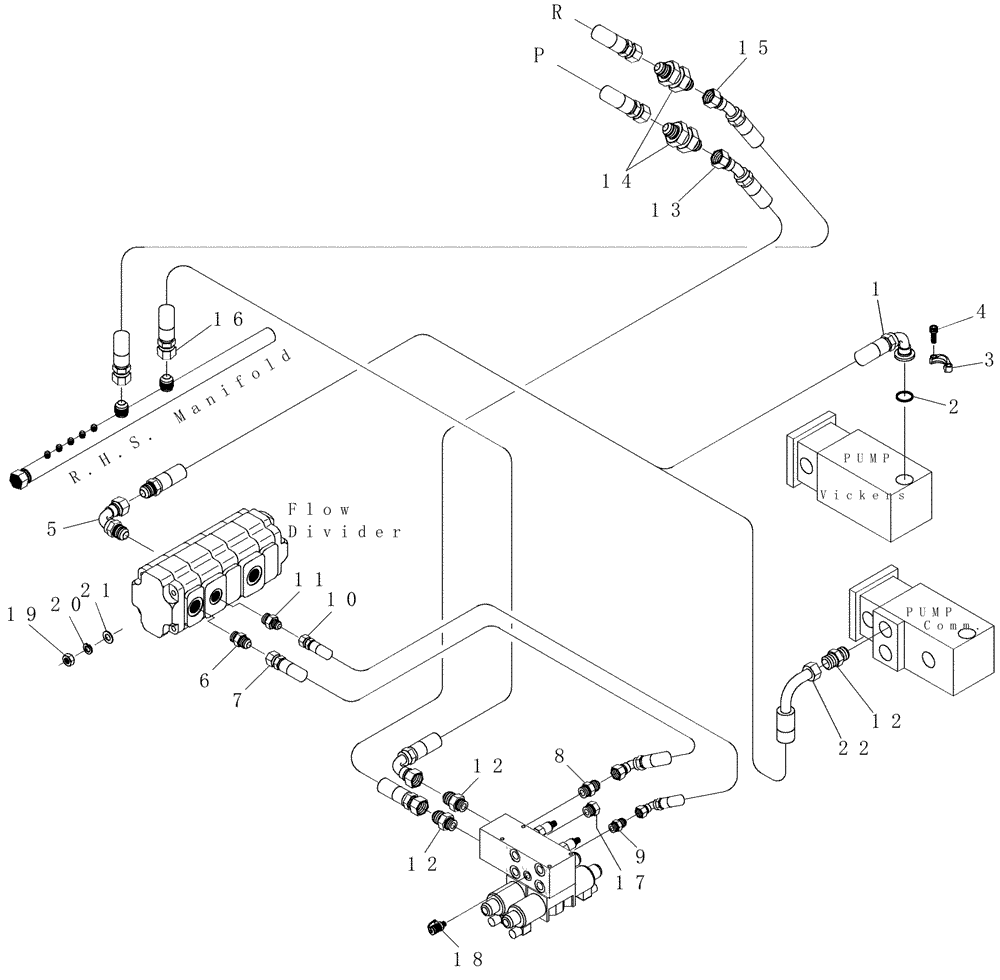

Схема запчастей Case IH 7700 - (B09.03[01]) - Hydraulic Circuit {Topper with Sidetrim} (35) - HYDRAULIC SYSTEMS
5
3
pump
4
19
flow
14
9
comm.
10
11
2
12
pump
r
20
6
g1
1
8
a2
vickers
15
17
divider
p
b2
b1
12
12
a1
21
18
7
r.h.s. manifold
22
13
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87421570

HOSE,25.4mm ID x 750mm L, SAE 100R16

1шт.

2

100024

NUT,M24 x 1.5, Cl 8

1шт.

3

400151

1шт.

4

604462

4шт.

5

409889

1шт.

6

400233

1шт.

7

82711600

HOSE,19.05mm ID x 530mm L, SAE 100R17

1шт.

8

400231

SLEEVE

1шт.

9

400228

ADAPTER

1шт.

10

86310712

HOSE ASSY.

1шт.

11

400230

NOZZLE

1шт.

12

400234

2шт.

13

87423010

HOSE,25.4mm ID x 870mm L, SAE 100R17

1шт.

14

400067

LONG

2шт.

15

87254533

HOSE,25.4mm ID x 1800mm L, SAE 100R17

1шт.

16

87423009

HOSE,25.4mm ID x 2450mm L, SAE 100R16

1шт.

17

401873

1шт.

18

405498

1шт.

19

605798

4шт.

20

605831

WASHER, LOCK

4шт.

21

605811

SPRING,17mm ID x 30mm OD x 3mm Thk

SPARE PART

4шт.

22

87252510

HOSE ASSY.

1шт.
