(B04[01]) - HYDRAULIC PUMP {Transmission}

Запчасти Case IH 7700 (B04[01]) - HYDRAULIC PUMP {Transmission} Hydraulic Components & Circuits

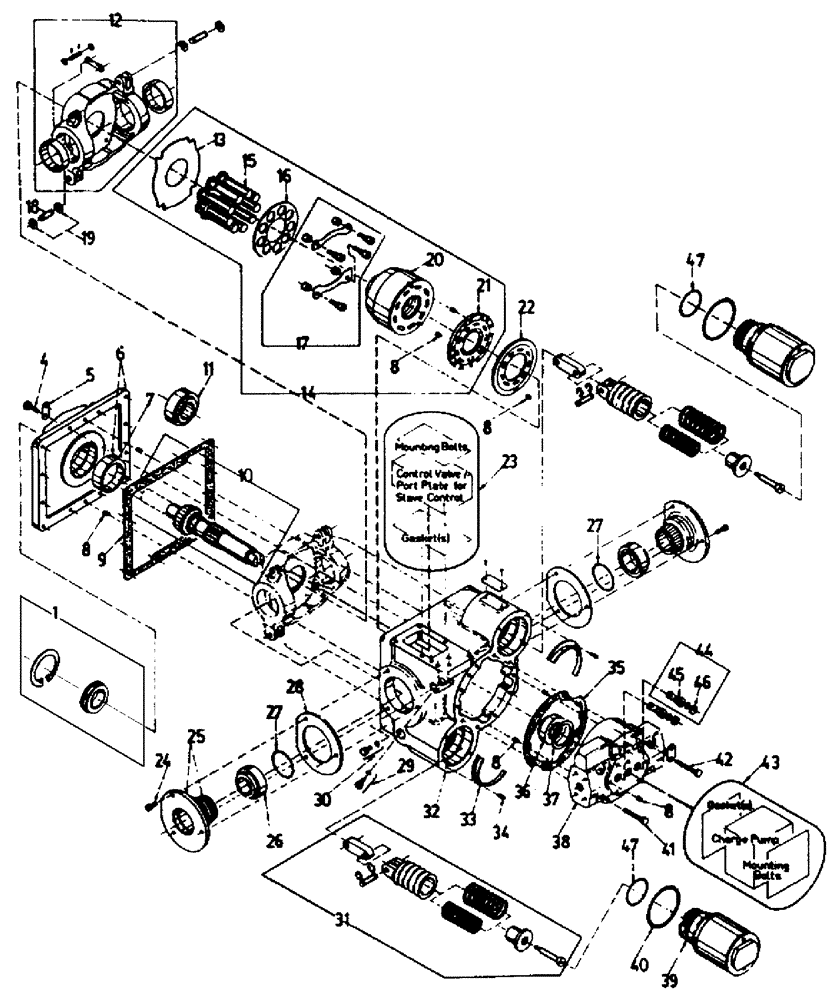

Схема запчастей Case IH 7700 - (B04[01]) - HYDRAULIC PUMP {Transmission} Hydraulic Components & Circuits
33
24
11
35
22
45
32
27
8
19
36
15
21
18
41
34
40
9
8
28
20
43
4
16
47
42
23
37
17
8
44
13
46
25
39
31
8
26
29
27
38
8
14
5
12
10
47
1
6
7
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87422210

SEAL

SHAFT

1шт.

4

00407200

BOLT

12шт.

5

00407201

STRAP

2шт.

6

87436251

FLANGE

FLANGE

1шт.

7

00407133

BEARING, CUP

1шт.

8

00407134

DOWEL

Pin

7шт.

9

00407203

GASKET

1шт.

10

87436253

SHAFT

Shaft

1шт.

11

00407137

BEARING SET

1шт.

12

00407205

HYDRAULIC PUMP

Swash Plate

1шт.

13

00407139

PLATE

1шт.

14

00407140

REPAIR KIT

Rotating Group

1шт.

15

00407141

PISTON

9шт.

16

00407142

PLATE

1шт.

17

00407143

KIT

Holddown

1шт.

18

00407216

PIN

2шт.

19

00407215

RETAINER

RING

4шт.

20

00407144

KIT

Barrel

1шт.

21

00407145

PLATE

1шт.

22

00407206

PLATE

Plate

1шт.

23

00407207

HYDRAULIC PUMP

Control

1шт.

24

00407208

BOLT

BOLT

6шт.

25

00407209

COVER

2шт.

26

00407210

BEARING ASSY

Bearing

2шт.

27

00407235

O-RING

2шт.

28

00407211

GASKET KIT

Shim

2шт.

29

00407212

PLUG

0-Ring

1шт.

30

00407163

PLUG

O-Ring

1шт.

31

00407214

PISTON

2шт.

32

00407213

HOUSING

HOUSING

1шт.

33

00407219

RETAINER

2шт.

34

00407220

SCREW

6шт.

35

00407221

COVER

Gasket

1шт.

36

00407148

BEARING ASSY

Bearing

1шт.

37

00407149

SHIM KIT

1шт.

38

390478A1

COVER

COVER, End

1шт.

39

00407218

SERVO-CONTROL

KIT, Sleeve

2шт.

40

00407217

O-RING

2шт.

41

00407229

BOLT

2шт.

42

00407228

BOLT

6шт.

43

CHARGE PUMP [refer to figure B04.03]

1шт.

44

00407225

CHECK VALVE

2шт.

45

00407226

O-RING

2шт.

46

00407227

BACK-UP RING

2шт.

47

00407235

O-RING

2шт.

48

00407234

SEAL

KIT

1шт.

49

432972A1

HYDRAULIC PUMP

Assembly

2шт.
