(A13[02]) - BATTERY and CABLES {QSM11}

Запчасти Case IH 7700 (A13[02]) - BATTERY and CABLES {QSM11} Mainframe & Functioning Components

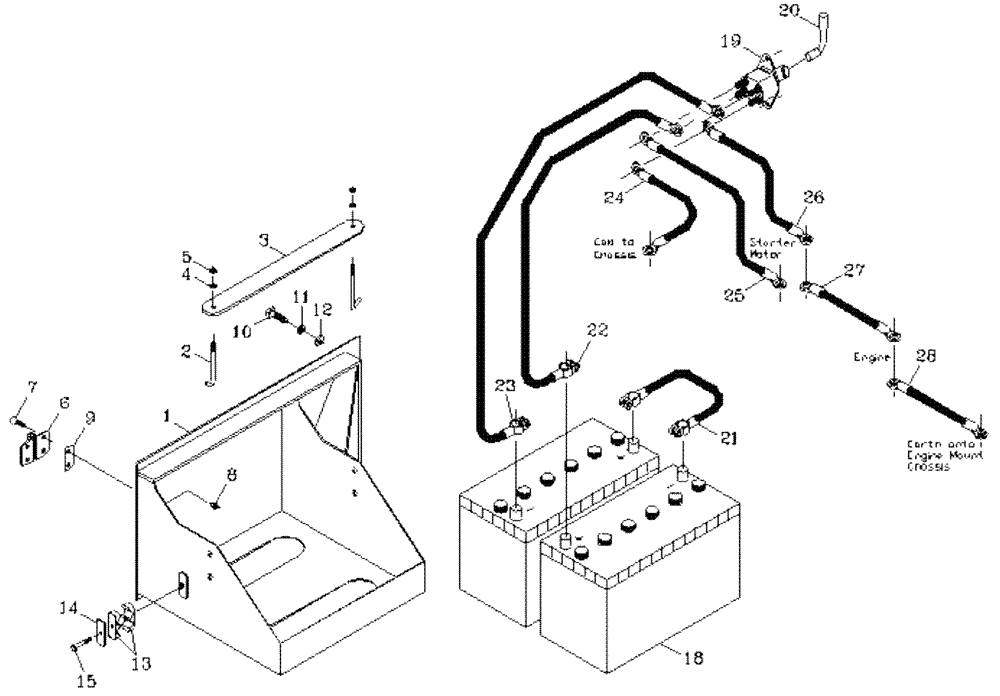

Схема запчастей Case IH 7700 - (A13[02]) - BATTERY and CABLES {QSM11} Mainframe & Functioning Components
12
24
3
11
10
26
25
5
7
2
14
18
13
27
23
6
20
21
8
22
9
1
15
19
4
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87251299

DOOR ASSY.

BOX

1шт.

2

87229672

ROD

BOLT

2шт.

3

87229674

CLAMP

CLAMP

1шт.

4

WB060000

SPRING WASHER

2шт.

5

NA106000

NUT

2шт.

6

377362A1

HINGE

2шт.

7

FD106020

SCREW,Flat Hd, Csk, M6 x 20mm

BOLT

8шт.

8

NC106000

LOCK NUT

8шт.

9

87402784

SPACER

SPACER

6шт.

10

FA110020

BOLT

2шт.

11

WB100000

WASHER

2шт.

12

WA100000

WASHER

2шт.

13

00405073

CLAMP

1шт.

14

00405221

COVER PLATE

1шт.

15

FA108035

BOLT

1шт.

18

00134298

BATTERY

2шт.

19

435326A1

SWITCH

1шт.

20

00137068

KEY

1шт.

21

87256389

CABLE ASSY.

1шт.

22

87256685

CABLE ASSY.

1шт.

23

435943A1

CABLE ASSY.

1шт.

24

87256684

CABLE ASSY.

1шт.

25

440153A1

CABLE ASSY.

1шт.

26

440152A1

CABLE ASSY.

1шт.

27

87252192

ELECTRIC CABLE

1шт.

28

87256686

CABLE ASSY.

1шт.
