(A11[09]) - PEDESTAL CONTROLS {7700}

Запчасти Case IH 7700 (A11[09]) - PEDESTAL CONTROLS {7700} Mainframe & Functioning Components

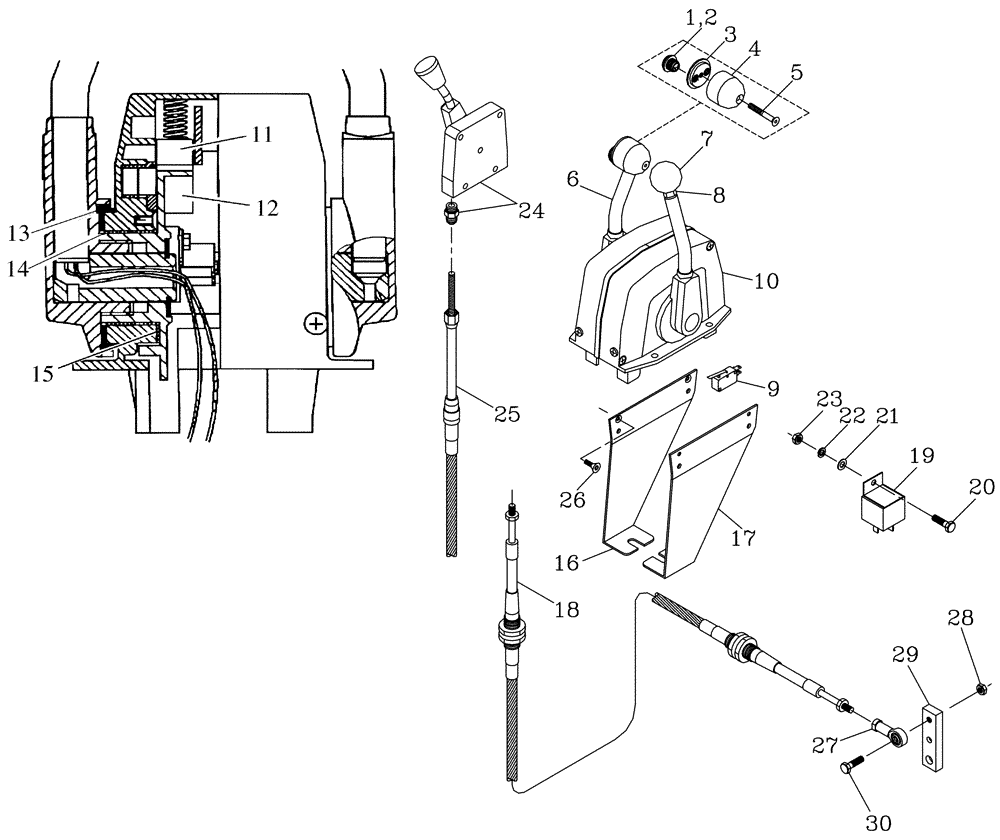

Схема запчастей Case IH 7700 - (A11[09]) - PEDESTAL CONTROLS {7700} Mainframe & Functioning Components
5
22
23
11
25
12
3
6
17
18
7
16
24
4
8
27
13
30
29
21
9
28
2
14
15
19
10
1
26
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00198056

SWITCH

black

1шт.

2

00198057

SWITCH

red

1шт.

3

00182011

COVER ASSY

1шт.

4

00182009

KNOB

1шт.

5

00182010

SCREW

1шт.

6

00182008

HANDLE

1шт.

7

00182001

KNOB

1шт.

8

00182002

NUT

LOCK

1шт.

9

00182007

SWITCH

1шт.

10

00182015

LEVER

CONTROL

1шт.

11

00182000

DETENT

2шт.

12

00182004

GUARD

PLATE throttle

2шт.

13

00182005

BUSHING

2шт.

14

00182003

BUSHING

2шт.

15

00182006

BRAKE

PLATE

4шт.

16

87251701

ANCHOR

MOUNT, R.H.

1шт.

17

87251349

ANCHOR

MOUNT, L.H.

1шт.

18

00181993

CABLE

2шт.

19

00198058

RELAY

1шт.

20

FA106012

BOLT

1шт.

21

WA060000

WASHER

1шт.

22

WB060000

SPRING WASHER

1шт.

23

NA106000

NUT

1шт.

24

00137244

LEVER ASSY.

CONTROL

1шт.

25

00181789

CABLE

1шт.

26

FD104010

SCREW,Flat Hd, Csk, M4 x 10mm

4шт.

27

00141661

CLEVIS COUPLING

END rod

2шт.

28

00605799

NUT

2шт.

29

87253810

CONTROL LEVER

2шт.

30

00601570

BOLT

2шт.
