(A11[07]) - TRACTION CONTROL PEDESTAL {7700}

Запчасти Case IH 7700 (A11[07]) - TRACTION CONTROL PEDESTAL {7700} Mainframe & Functioning Components

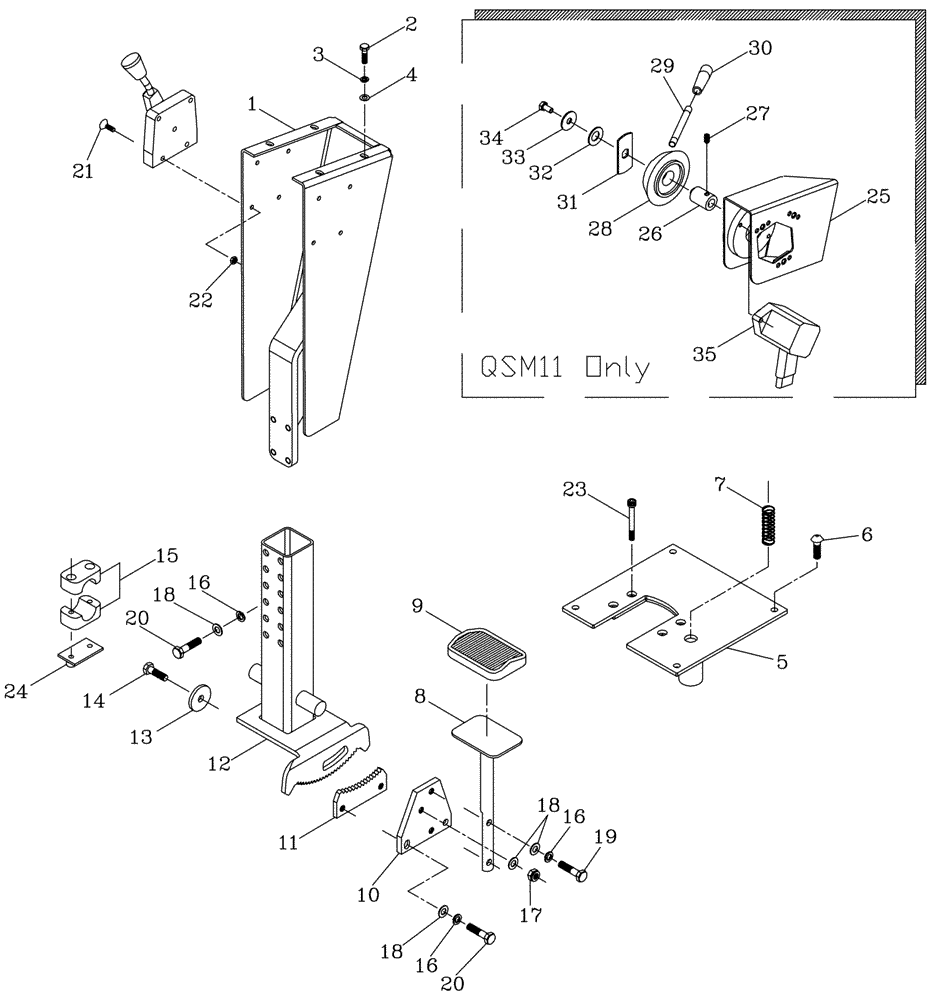

Схема запчастей Case IH 7700 - (A11[07]) - TRACTION CONTROL PEDESTAL {7700} Mainframe & Functioning Components
16
23
15
16
24
10
18
13
20
17
32
6
12
28
2
4
35
14
22
1
26
31
20
18
11
29
19
18
30
34
33
7
5
9
27
8
3
25
21
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

378112A1

MOUNTING PARTS

1шт.

2

FA106016

BOLT

4шт.

3

WB060000

SPRING WASHER

4шт.

4

WA060000

WASHER

4шт.

5

378017A1

PLATE

floor

1шт.

6

FV108020

SCREW,Btn Flg, M8 x 20mm

4шт.

7

00130071

VALVE SPRING

1шт.

8

87239874

PEDAL ASSY.

adjustment

1шт.

9

00134596

BRAKE LINING

PAD

1шт.

10

87240005

BACK PLATE

backing

1шт.

11

87240004

LOCKING DEVICE

half

1шт.

12

378110A1

CONTROL LEVER

PEDESTAL

1шт.

13

87241199

WASHER,9mm ID x 35mm OD x 4mm Thk

1шт.

14

FA108030

BOLT

BOLT

1шт.

15

00410206

CLAMP

2шт.

16

WB080000

WASHER

8шт.

17

NC108000

NUT

1шт.

18

WA080000

WASHER

8шт.

19

FA108016

BOLT

2шт.

20

FA108020

BOLT

6шт.

21

00608213

SCREW

SCREW

4шт.

22

00606630

NUT

4шт.

23

FC106050

BOLT,M6 x 1 x 50mm

SCREW

4шт.

24

00405111

PLATE

PLATE

2шт.

25

430756A1

MOUNTING PARTS

QSM11

1шт.

26

430757A1

SLEEVE

QSM11

1шт.

27

FE106006

SCREW,M6 x 6mm

QSM11

1шт.

28

430758A1

PLATE ASSY.

QSM11

1шт.

29

430759A1

HANDLE

QSM11

1шт.

30

440056A1

KNOB

QSM11

1шт.

31

430760A1

LOCK WASHER

QSM11

1шт.

32

00130076

WASHER

QSM11

1шт.

33

00608223

WASHER

QSM11

1шт.

34

FA106012

BOLT

QSM11

1шт.

35

430937A1

SENSOR

QSM11

1шт.
