(A11[04]) - CABIN CONSOLE

Запчасти Case IH 7700 (A11[04]) - CABIN CONSOLE Mainframe & Functioning Components

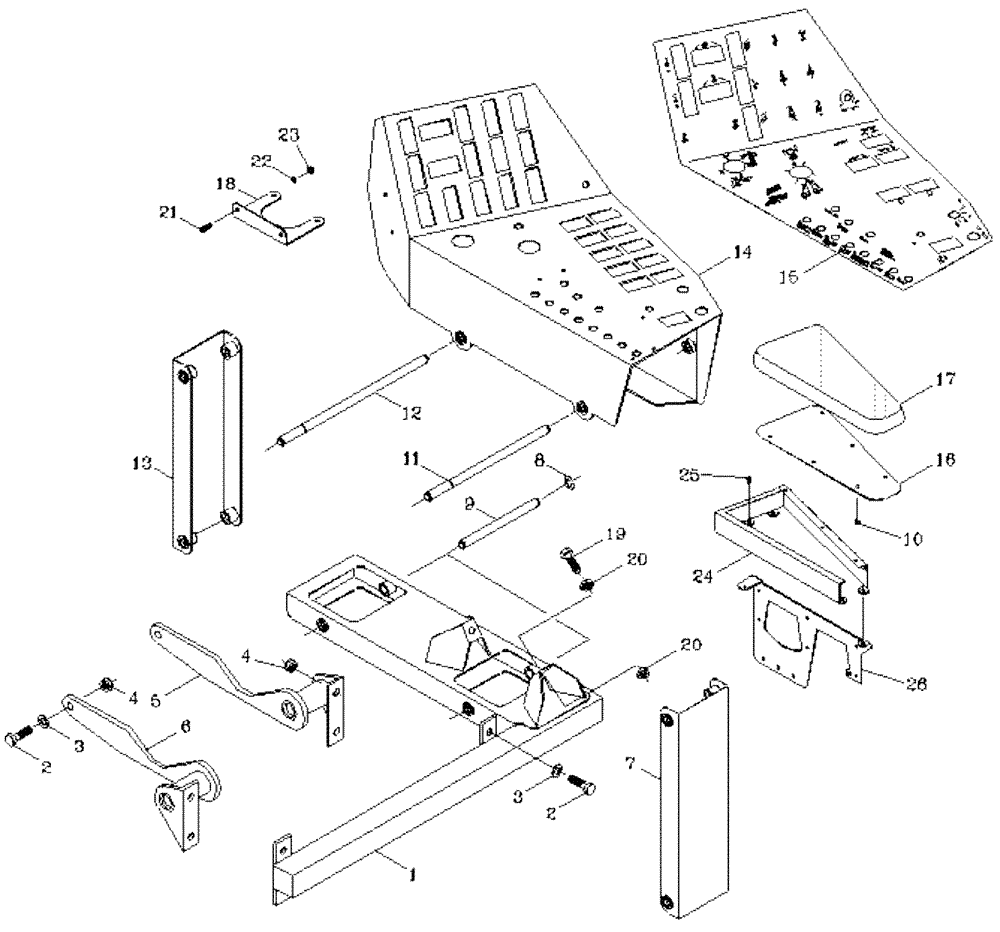

Схема запчастей Case IH 7700 - (A11[04]) - CABIN CONSOLE Mainframe & Functioning Components
26
14
2
12
9
10
1
3
11
15
5
22
7
8
20
17
3
24
18
25
2
19
6
4
21
23
20
13
16
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87256560

SUPPORT

SUPPORT

1шт.

2

FA110025

BOLT

6шт.

3

WA100000

WASHER

6шт.

4

NC110000

NUT

6шт.

5

87251959

BRACKET

MOUNT, R.H.

1шт.

6

87251964

MOUNT, L.H.

1шт.

7

87256552

ARM ASSY.

ARM rear

1шт.

8

00182148

MOUNTING PARTS

RING

10шт.

9

87256556

PIN,12.7mm OD x 157.1mm L

PIN

2шт.

10

00605961

SCREW

SCREW

12шт.

11

87256555

PIN,12.7mm OD x 248.1mm L

PIN rear

1шт.

12

87256554

PIN,12.7mm OD x 301.1mm L

PIN front

1шт.

13

87256550

ARM ASSY.

ARM front

1шт.

14

87256541

CONSOLE

CONSOLE, R.H.

1шт.

15

377084A1

DECAL

1шт.

16

87256547

PLATE

PLATE

1шт.

17

87256548

ARMREST

UPHOLSTERY

1шт.

18

372852A1

MOUNTING PARTS

MOUNT

1шт.

19

FA110050

BOLT

2шт.

20

NA110000

NUT

4шт.

21

FT105016

SCREW,M5 x 16mm

SCREW

4шт.

22

WB050000

WASHER

WASHER

4шт.

23

NA105000

NUT

NUT

4шт.

24

377616A1

SUPPORT

DECK

1шт.

25

00608217

SCREW

4шт.

26

430447A1

MOUNTING PARTS

MOUNT [PCB]

1шт.
