(A08[06]) - ELEVATOR DUAL ROW EXTENSION {Optional}

Запчасти Case IH 7700 (A08[06]) - ELEVATOR DUAL ROW EXTENSION {Optional} Mainframe & Functioning Components

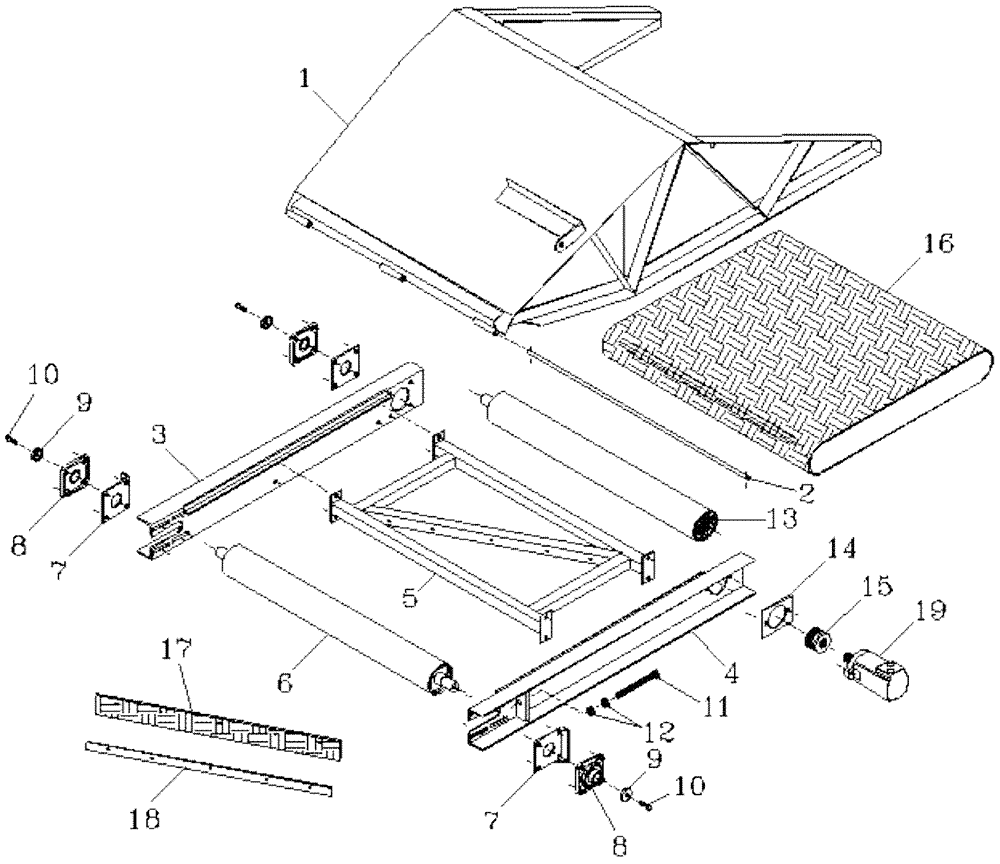

Схема запчастей Case IH 7700 - (A08[06]) - ELEVATOR DUAL ROW EXTENSION {Optional} Mainframe & Functioning Components
10
9
13
14
11
3
18
15
9
7
5
7
10
16
17
1
2
12
8
6
8
19
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

41131A1

FRAME

1шт.

2

86967500

ROD

1шт.

3

87257007

ASSEMBLY

CONVEYOR [RHS]

1шт.

4

87257006

ASSEMBLY

CONVEYOR [LHS]

1шт.

5

87256952

BRACE

BRACING FRAME

1шт.

6

87257011

ROLLER,112mm OD x 1104mm L

1шт.

7

87257000

BEARING

BEARING PLATE

2шт.

8

00140525

BEARING

3шт.

9

411633A1

WASHER

RETAINING WASHER

3шт.

10

FA110025

BOLT

3шт.

11

378759A1

ADJUSTER

ADJUSTER

2шт.

12

NA116000

NUT

4шт.

13

87257010

ROLLER

1шт.

14

87257004

EXTENSION

PACKER PLATE

1шт.

15

86701200

GEAR

1шт.

16

87257023

BELT,960.00 mm W x 755.00 mm L

1шт.

17

87253024

WIPER

1шт.

18

87256849

RETAINER

RETAINER

1шт.

19

00410317

MOTOR, HYDRAULIC

1шт.

20

411480A1

CONVEYOR ASSY.

1шт.
