(A07[04]) - PRIMARY EXTRACTOR FAN

Запчасти Case IH 7700 (A07[04]) - PRIMARY EXTRACTOR FAN Mainframe & Functioning Components

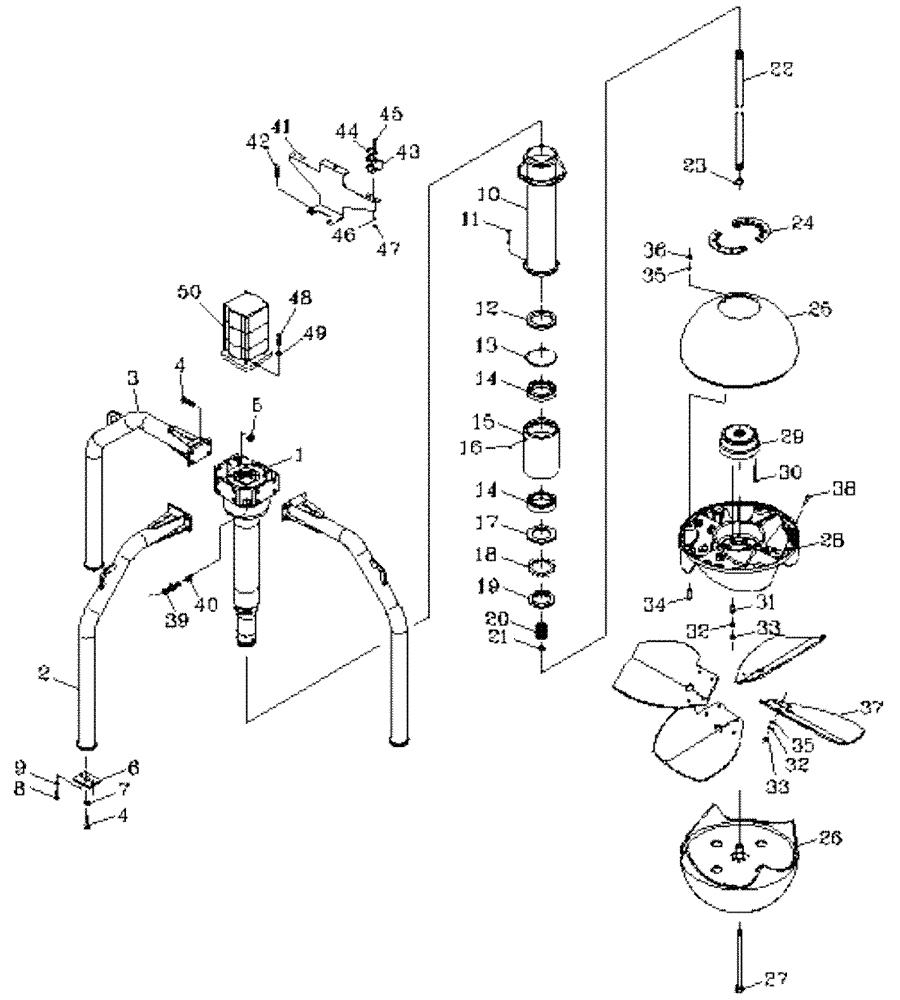

Схема запчастей Case IH 7700 - (A07[04]) - PRIMARY EXTRACTOR FAN Mainframe & Functioning Components
5
14
23
50
41
4
46
78
30
37
24
25
16
10
8
39
19
31
7
32
4
11
12
27
26
33
18
40
22
47
13
28
14
29
2
6
35
45
35
34
43
32
17
1
36
21
42
33
49
38
9
15
44
20
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87253933

MOUNTING PARTS

MOUNT

1шт.

2

87253927

SUPPORTING ARM

front

1шт.

3

87253929

SUPPORTING ARM

side

2шт.

4

FA116045

BOLT

15шт.

5

NA116000

NUT

12шт.

6

87250612

PLATE

SPACER

3шт.

7

WB160000

SPRING WASHER

3шт.

8

FA110020

BOLT

6шт.

9

WB100000

WASHER

6шт.

10

87248284

SLEEVE

1шт.

11

FC108040

SCREW,M8 x 1.25 x 40mm

8шт.

12

00100824

OIL SEAL

1шт.

13

00141708

CIRCLIP

1шт.

14

00146532

BEARING

2шт.

15

87230229

BEARING HOUSING,124 mm ID x 170 mm OD x 235 mm

1шт.

16

00138637

LUBE NIPPLE

grease

1шт.

17

87230348

LOCK WASHER

1шт.

18

00146523

WASHER

LOCK

1шт.

19

00146524

LOCK NUT

1шт.

20

87232884

SPLINED COUPLING,14T Internal / 16T External

1шт.

21

CI028000

CIRCLIP

1шт.

22

87246767

SHAFT

1шт.

23

CE032000

CIRCLIP

1шт.

24

443515A1

MOUNTING PARTS

RING

2шт.

25

443520A1

FLANGE COVER CAP

FAIRING [Upper]

1шт.

26

438390A1

FLANGE COVER CAP

FAIRING [Lower]

1шт.

27

438396A1

BOLT

1шт.

28

437812A1

HUB ASSY.

1шт.

29

443351A1

ADAPTER

1шт.

30

FC108080

SCREW,M8 x 1.25 x 80mm, Gr 12.9

8шт.

31

87237823

STUD

8шт.

32

WB120000

WASHER

24шт.

33

NA112000

NUT

24шт.

34

FA112040

BOLT

8шт.

35

WA120000

WASHER

24шт.

36

NC112000

NUT

8шт.

37

444825A1

SET OF BLADES

4

1шт.

38

FP112040

BOLT

16шт.

39

00181825

SENDER UNIT

SENDER

1шт.

40

87246713

SPACER

1шт.

41

87254127

PLATE

MOUNT

1шт.

42

FA112045

BOLT

2шт.

43

00405071

CLAMP

2шт.

44

00409572

COVER PLATE

2шт.

45

FA106055

BOLT

4шт.

46

WA060000

WASHER

4шт.

47

NC106000

LOCK NUT

4шт.

48

FA112040

BOLT

2шт.

49

WA120000

WASHER

8шт.

50

HYDRAULIC MOTOR

1шт.

refer to figure B03.11

1шт.
