(A05[01]) - POWER KNOCKDOWN ROLLER {Standard}

Запчасти Case IH 7700 (A05[01]) - POWER KNOCKDOWN ROLLER {Standard} Mainframe & Functioning Components

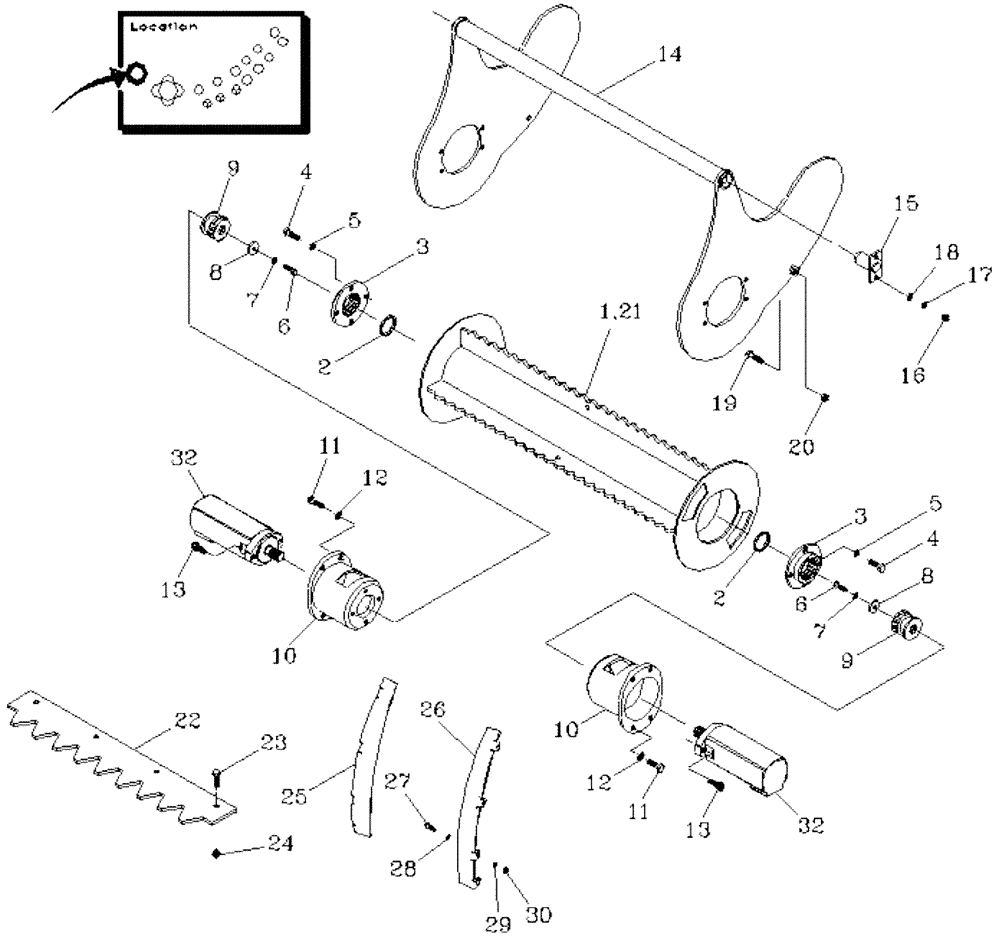

Схема запчастей Case IH 7700 - (A05[01]) - POWER KNOCKDOWN ROLLER {Standard} Mainframe & Functioning Components
4
7
8
10
10
24
16
18
12
1
8
7
23
15
2
3
6
29
4
19
14
9
20
11
28
12
6
2
17
27
13
22
32
9
11
5
25
30
32
21
3
5
13
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

379609A1

ROLLER

1шт.

2

86701900

SPACER,52mm ID x 63mm OD x 5mm L

if required

1шт.

3

86700800

ADAPTER

2шт.

4

FA112025

BOLT

8шт.

5

WB120000

WASHER

8шт.

6

00601499

BOLT

2шт.

7

00605827

WASHER

6шт.

8

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

2шт.

9

86701200

GEAR

pinion

2шт.

10

87217094

HOUSING

OVERALL LENGTH 151 MM

2шт.

11

00601501

BOLT

8шт.

12

00605829

WASHER

8шт.

13

00604538

SCREW

4шт.

14

379617A1

CRADLE

1шт.

15

86965900

PIN,38.1mm OD x 75mm L

PIN

2шт.

16

NA110000

NUT

4шт.

17

WB100000

WASHER

4шт.

18

WA100000

WASHER

4шт.

19

FA112050

BOLT

2шт.

20

NA112000

NUT

2шт.

21

450954A1

ROLLER

Down Cane Option

1шт.

22

87242294

SLAT

Down Cane Option

4шт.

23

FA112040

BOLT

16шт.

24

NC120000

NUT

16шт.

25

363733A1

COVER ASSY

RHS Down Cane Option

1шт.

26

363739A1

COVER ASSY

LHS Down Cane Option

1шт.

27

FA108020

BOLT

8шт.

28

WA080000

WASHER

8шт.

29

WB080000

WASHER

8шт.

30

NA108000

NUT

8шт.

31

87253635

FEED ROLLER

Standard

1шт.

31

451044A1

ROLLER

Down Cane Option

1шт.

32

HYDRAULIC MOTOR

1шт.

refer to figure B03.02

1шт.
