(A03[01]) - CROPDIVIDERS

Запчасти Case IH 7700 (A03[01]) - CROPDIVIDERS Mainframe & Functioning Components

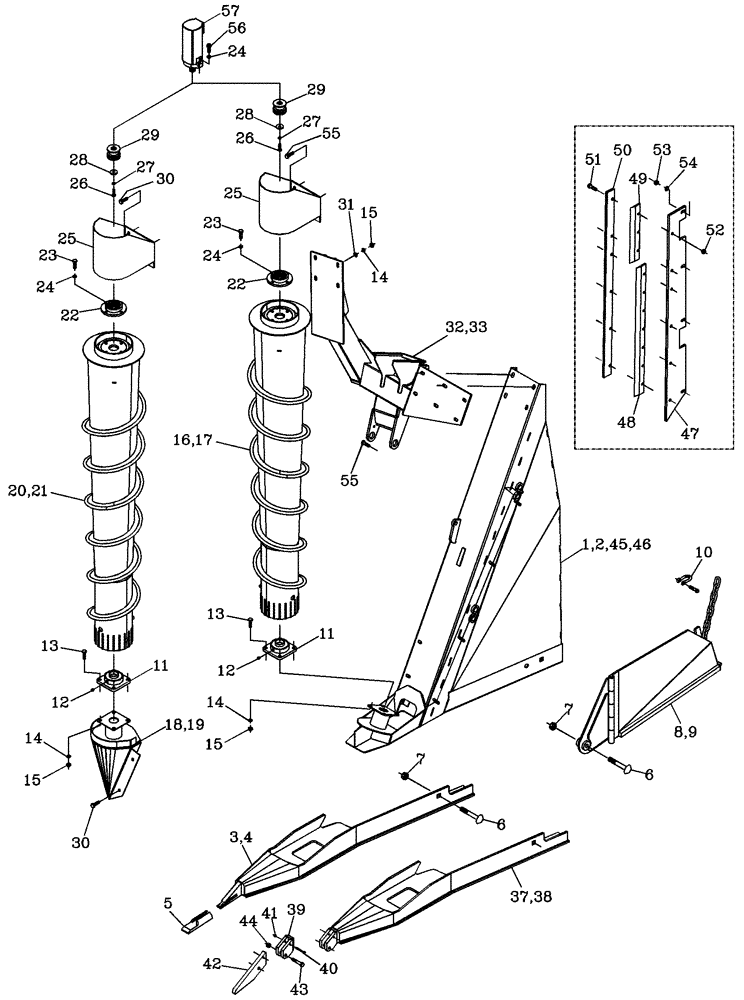

Схема запчастей Case IH 7700 - (A03[01]) - CROPDIVIDERS Mainframe & Functioning Components
48
50
10
11
40
44
3
24
7
46
14
23
15
39
28
32
27
25
9
43
45
1
41
55
47
18
26
25
42
33
29
21
38
28
30
13
16
14
17
49
22
11
52
54
22
55
24
2
15
29
12
20
8
31
6
13
57
37
23
4
51
12
14
53
19
5
30
7
1515
26
6
24
27
56
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86983868

CROP DIVIDER

Left Hand

1шт.

2

86983869

CROP DIVIDER

Right Hand

1шт.

3

390484A1

SHOE (ASSY)

LH, Dual Base

1шт.

4

390483A1

SHOE (ASSY)

RH, Dual Base

1шт.

5

00700265

BUCKET TOOTH POINT

2шт.

6

FG120120

BOLT

4шт.

7

NC120000

NUT

4шт.

8

432720A1

SIDEWALL

Floating Left Hand

1шт.

9

432719A1

SIDEWALL

Floating Right Hand

1шт.

10

00700180

SHACKLE

2шт.

11

00140519

BEARING

and Housing

4шт.

11

00140826

BEARING

Triple Seal

4шт.

12

00138722

LUBE NIPPLE

Grease

4шт.

13

FA112040

BOLT

16шт.

14

WB120000

WASHER

32шт.

15

NA112000

NUT

32шт.

16

87236905

AUGER

Right Hand Helix

1шт.

17

87236963

AUGER

Left Hand Helix

1шт.

18

87253276

MOUNTING PARTS

Left Hand

1шт.

19

87253287

MOUNTING PARTS

Right Hand

1шт.

20

87236905

AUGER

Right Hand Helix

1шт.

21

87236963

AUGER

Left Hand Helix

1шт.

22

86700800

ADAPTER

4шт.

23

00601506

BOLT

16шт.

24

00605829

WASHER

24шт.

25

86955200

MOUNTING PARTS

Bracket

4шт.

26

00601499

BOLT

4шт.

27

00605827

WASHER

4шт.

28

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

Washer

4шт.

29

86701200

GEAR

Pinion

4шт.

30

FA112030

BOLT

16шт.

31

WA120000

WASHER

16шт.

32

86988766

MOUNTING PARTS

Left Hand

1шт.

33

86988767

MOUNTING PARTS

Right Hand

1шт.

37

87251303

SHOE (ASSY)

Left Hand [Optional]

1шт.

38

87251304

SHOE (ASSY)

Right Hand [Optional]

1шт.

39

87226683

MOUNTING PARTS

2шт.

40

00601531

BOLT

2шт.

41

00605997

LOCK NUT

2шт.

42

87226686

BUCKET TOOTH POINT

2шт.

43

00601544

BOLT

2шт.

44

00606001

LOCK NUT

2шт.

45

87256901

MOUNTING PARTS

Cropdivider [Left Hand Vine Knife]

1шт.

46

87256902

MOUNTING PARTS

Cropdivider [Right Hand Vine Knife]

1шт.

47

87229395

PLATE

Mount Vine Knife

2шт.

48

87214899

BLADE

2шт.

49

87229401

BLADE

2шт.

50

87229398

CLAMP

2шт.

51

FA112045

BOLT

12шт.

52

NC112000

NUT

12шт.

53

NC110000

NUT

8шт.

54

WA100000

WASHER

8шт.

55

FA112035

BOLT

12шт.

56

00604536

SCREW

8шт.

57

Hydraulic Motor

1шт.

refer to figure B03.02

1шт.
