(A01[01]) - CHASSIS

Запчасти Case IH 7700 (A01[01]) - CHASSIS Mainframe & Functioning Components

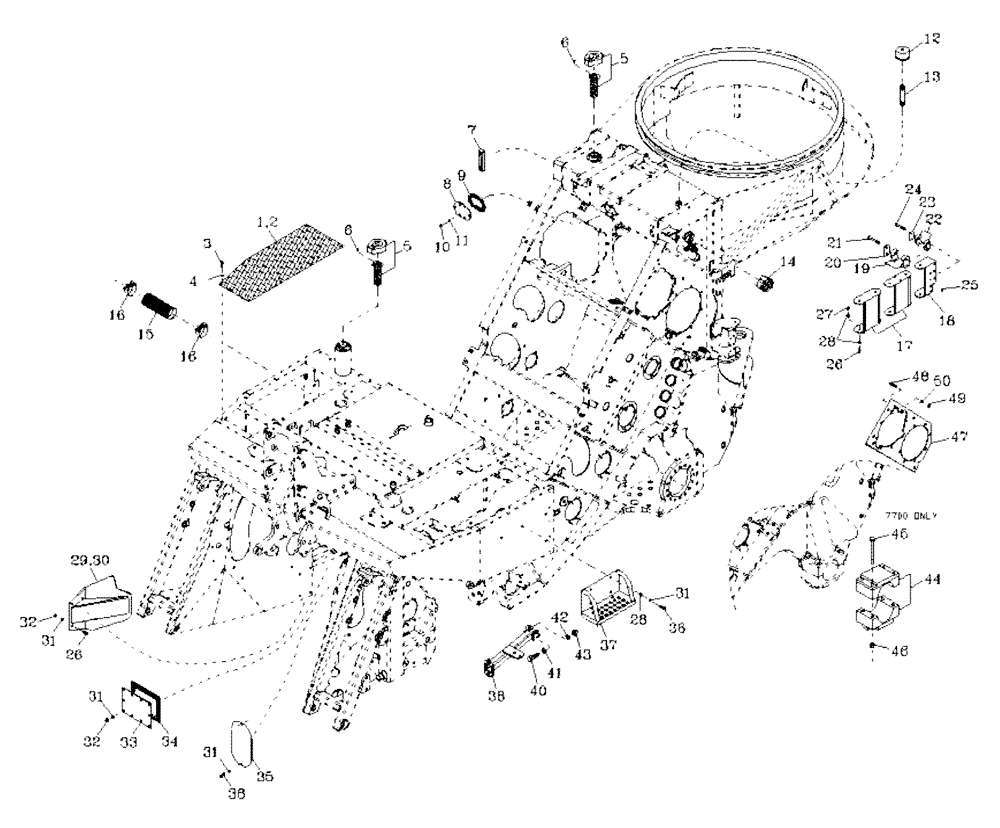

Схема запчастей Case IH 7700 - (A01[01]) - CHASSIS Mainframe & Functioning Components
46
2
21
38
28
18
43
5
1
49
42
28
13
5
45
50
3
25
16
34
15
12
19
37
31
17
7
32
48
4
36
8
30
31
35
10
32
16
6
27
26
23
41
20
11
9
31
31
6
24
44
33
36
22
26
14
29
47
40
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

443031A1

PLATE

1шт.

2

392711A1

PLATE

1шт.

3

FA108016

BOLT

16шт.

4

WA080000

WASHER

16шт.

5

00408555

FILLER CAP

2шт.

6

00605328

SCREW

6шт.

7

00101646

LEVEL GAUGE CONTROL

1шт.

8

87239697

COVER ASSY

1шт.

9

87247334

GASKET,6mm Thk

1шт.

10

NA108000

NUT

6шт.

11

WB080000

WASHER

6шт.

12

00408554

ELEMENT

1шт.

13

87234260

PIPE

1шт.

14

00136076

LEVEL GAUGE CONTROL

1шт.

87235818

REPAIR KIT

FLOAT SWITCH

1шт.

00180786

FLOAT

FLOAT

1шт.

00180787

GASKET

GASKET

1шт.

00180788

CONTACT

CONTACT ASSY

1шт.

15

87218869

HOSE,96.20 mm ID x 250 mm

1шт.

16

446617A1

CLAMP

2шт.

17

87234470

CONNECTING LINK

2шт.

18

87234471

CONNECTING LINK

1шт.

19

00408313

CLAMP

4шт.

20

00408315

COVER PLATE

4шт.

21

FA106075

BOLT

8шт.

22

00408314

CLAMP

2шт.

23

00408316

COVER PLATE

2шт.

24

FA106065

BOLT

4шт.

25

NC106000

LOCK NUT

12шт.

26

FA110025

BOLT

14шт.

27

NC110000

NUT

6шт.

28

WA100000

WASHER

20шт.

29

87416258

GUIDE

CANE GUIDE [LH]

1шт.

30

87416259

GUIDE

CANE GUIDE [RH]

1шт.

31

WB100000

WASHER

22шт.

32

NA110000

NUT

18шт.

33

445209A1

COVER

1шт.

34

445208A1

GASKET,9.2mm Thk

1шт.

35

87253871

ACCESS COVER

COVER

2шт.

36

FA110020

BOLT

12шт.

37

87251407

STEP

2шт.

38

87423720

BASE

2шт.

40

FA120045

BOLT

8шт.

41

WA200000

WASHER

FLAT

8шт.

42

WB200000

SPRING WASHER

8шт.

43

NA120000

NUT

8шт.

44

412589A1

CLAMP

BLOCK ASSEMBLY [7700]

2шт.

45

FP120200

BOLT

8шт.

46

NC120000

NUT

8шт.

47

87253151

PLATE

DOUBLER

1шт.

48

FA112035

BOLT

6шт.

49

NA112000

NUT

6шт.

50

WA120000

WASHER

6шт.
