(B09[08]) - HYDARULIC CIRCUIT {Sidetrim Knives}

Запчасти Case IH 7700 (B09[08]) - HYDARULIC CIRCUIT {Sidetrim Knives} Hydraulic Components & Circuits

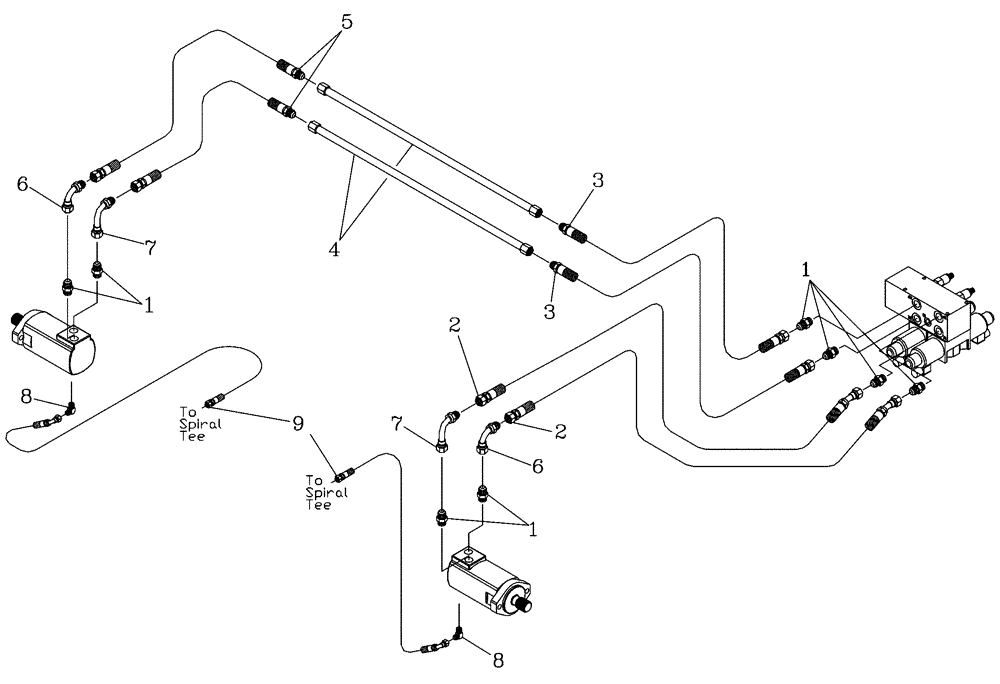

Схема запчастей Case IH 7700 - (B09[08]) - HYDARULIC CIRCUIT {Sidetrim Knives} Hydraulic Components & Circuits
1
8
2
3
5
1
3
9
1
7
6
2
4
7
6
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

Nipple

2шт.

2

86312387

HOSE ASSY.

2шт.

3

87423021

HOSE,12.7mm ID x 410mm L, SAE 100R17

HOSE

2шт.

4

87423726

TUBE,16 mm DIA x 1150 mm L

HOSE

2шт.

5

87423027

HOSE,12.7mm ID x 2340mm L, SAE 100R17

HOSE

2шт.

6

00407516

HYD CONNECTOR

Bend

2шт.

7

86333900

90 ELBOW

BEND

2шт.

8

00405242

HYD CONNECTOR

Elbow

2шт.

9

87255998

HOSE,6.35mm ID x 1670mm L, SAE 100R17

HOSE

2шт.

Выбрано товаров: 9
