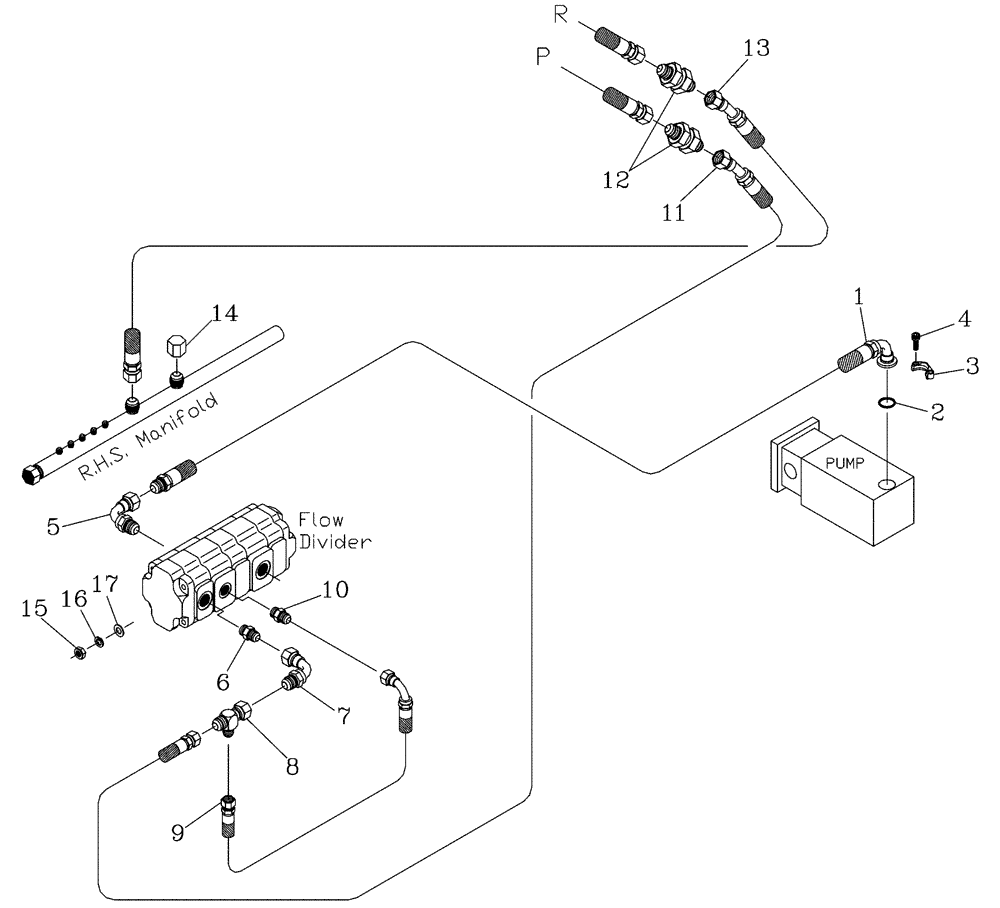

Запчасти Case IH 7700 (B09[05]) - HYDRAULIC CIRCUIT {Shredder Topper without Sidetrim} {High Horsepower} Hydraulic Components & Circuits
![Схема запчастей Case IH 7700 - (B09[05]) - HYDRAULIC CIRCUIT {Shredder Topper without Sidetrim} {High Horsepower} Hydraulic Components & Circuits](https://partsell.ru/storage/images/caseih/340201.png)
3
5
13
7
8
10
11
17
12
14
16
1
6
4
9
15
2
№
Артикул
Название
Примечание
Количество
1
87421570
HOSE,25.4mm ID x 750mm L, SAE 100R16
HOSE
1шт.
2
00100024
O-RING
1шт.
3
00400151
SPECIAL CLAMP
Pair
1шт.
4
00604461
SCREW
4шт.
5
00409889
HYD CONNECTOR
Bend
1шт.
6
00400234
HYD CONNECTOR
Nipple
2шт.
7
00403944
HYD CONNECTOR
Bend
1шт.
8
87221699
TEE
1шт.
9
87219055
HOSE ASSY.
1шт.
10
00400231
HYD CONNECTOR
Nipple
1шт.
11
83129000
HOSE ASSY.
1шт.
12
00400067
HYD CONNECTOR
B/H Nipple
2шт.
13
87254533
HOSE,25.4mm ID x 1800mm L, SAE 100R17
HOSE
1шт.
14
00400150
HYD CONNECTOR
Cap Nut
1шт.
15
00605798
NUT
4шт.
16
00605831
WASHER
4шт.
17
00605811
WASHER
4шт.
Выбрано товаров: 17
