(B02[10]) - HYDRAULIC CYLINDER, EXTRACTOR BIN FLAP

Запчасти Case IH 7700 (B02[10]) - HYDRAULIC CYLINDER,EXTRACTOR BIN FLAP Hydraulic Components & Circuits

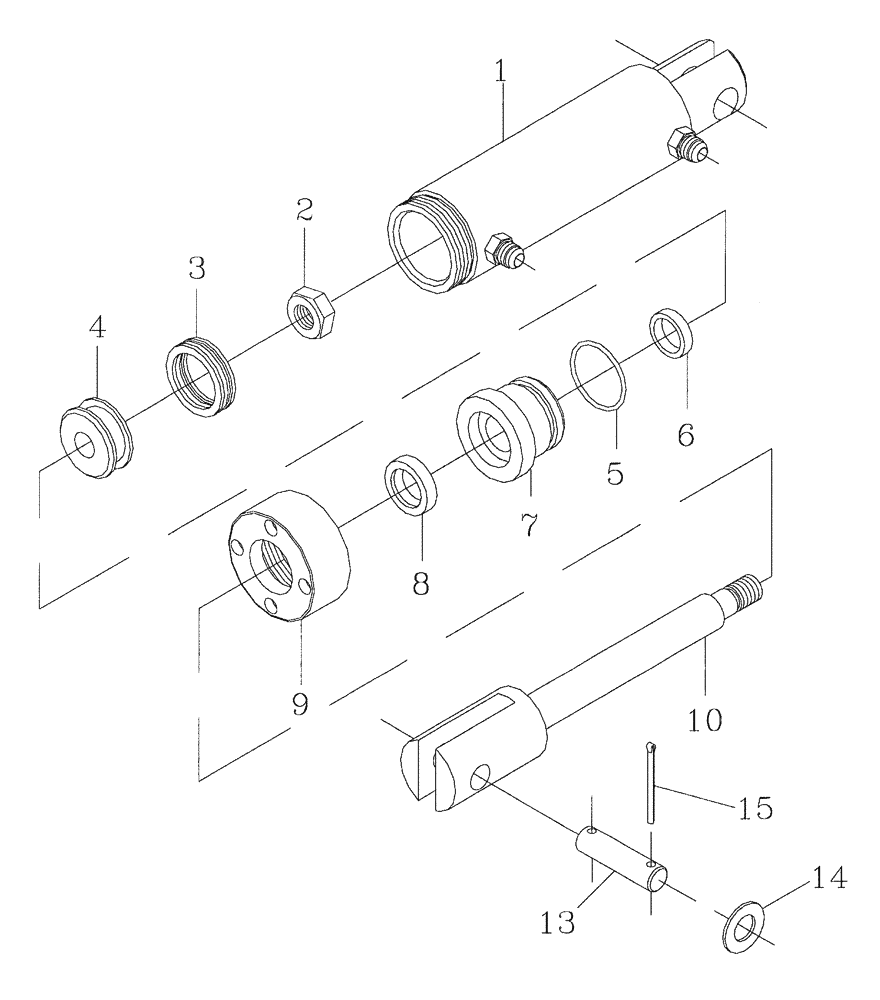

Схема запчастей Case IH 7700 - (B02[10]) - HYDRAULIC CYLINDER, EXTRACTOR BIN FLAP Hydraulic Components & Circuits
9
13
15
8
6
1
4
2
3
14
10
7
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87231204

CYLINDER,44.45mm Bore Dia

Barrel

1шт.

2

00605804

NUT

1шт.

3

00100728

OIL SEAL

1шт.

4

87231206

PISTON

1шт.

5

00100027

O-RING

1шт.

6

00100759

OIL SEAL

1шт.

7

87214818

CYLINDER HEAD

1шт.

8

00100552

OIL SEAL

1шт.

9

87213507

NUT

NUT

1шт.

10

87231205

SHAFT

1шт.

11

87214817

SEAL KIT

1шт.

12

87231203

CYLINDER,Double Acting, 22.2mm Rod, 100mm Stroke

Assembly

1шт.
