(C02[09]) - WATER RADIATOR, 3306

Запчасти Case IH 7700 (C02[09]) - WATER RADIATOR, 3306 Engine & Engine Attachments

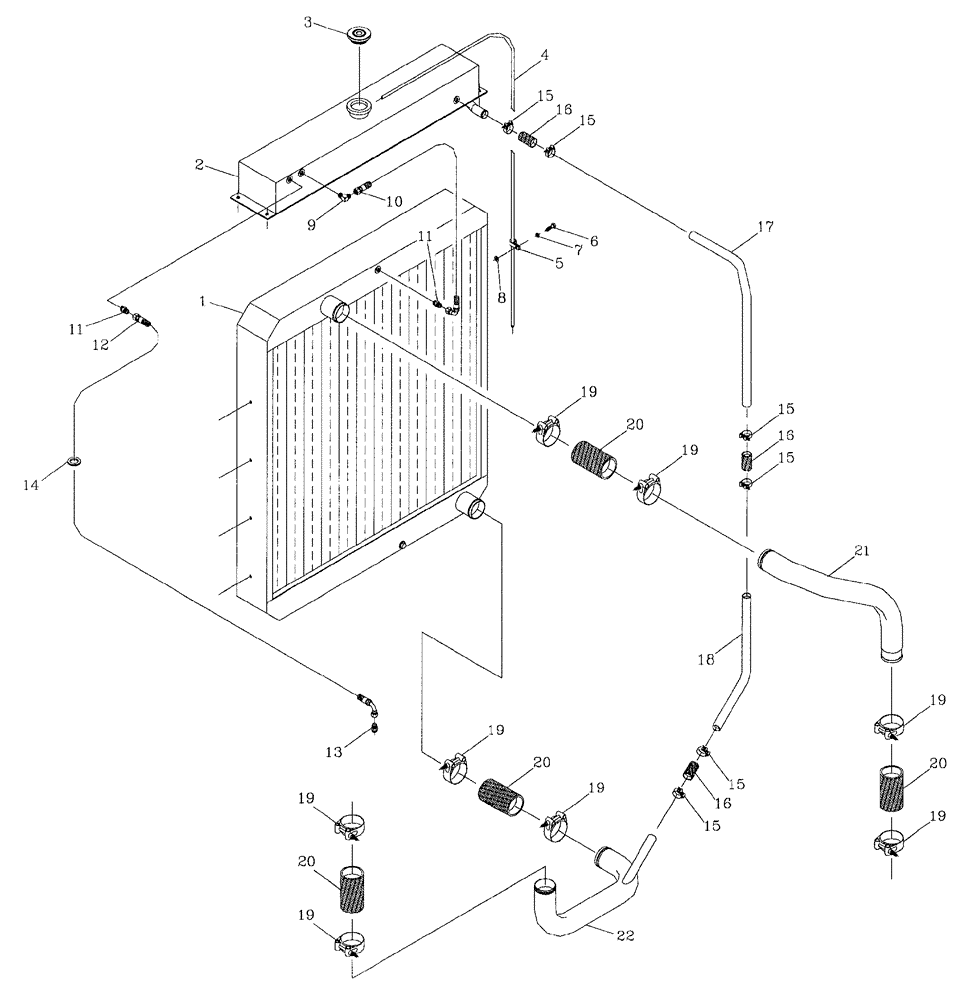

Схема запчастей Case IH 7700 - (C02[09]) - WATER RADIATOR, 3306 Engine & Engine Attachments
20
19
8
1
6
14
17
15
15
11
3
19
21
19
20
16
16
18
12
9
10
2
7
16
19
15
4
5
19
19
22
20
19
20
15
11
15
13
15
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00181141

RADIATOR

Radiator, 5 Core

1шт.

2

87233367

COOLER

Tank

1шт.

3

00180923

RADIATOR CAP

1шт.

4

86308718

TUBE

1шт.

5

00134540

CLAMP

CLIP

1шт.

6

FA108025

BOLT

8шт.

7

WB080000

WASHER

8шт.

8

WA080000

WASHER

8шт.

9

00400188

HYD CONNECTOR

Elbow

1шт.

10

82743000

HOSE

HOSE

1шт.

11

00400162

HYD CONNECTOR

Nipple

2шт.

12

86310227

HOSE ASSY.

1шт.

13

00400160

HYD CONNECTOR

Nipple

1шт.

14

00153805

GROMMET

1шт.

15

00152127

HOSE CLAMP

6шт.

16

86311778

HOSE,3.75"

3шт.

17

87233975

TUBE,21.40 mm ID x 25.40 mm OD

1шт.

18

87243922

PIPE,25.40 mm OD

TUBE

1шт.

19

00180629

HOSE CLAMP

10шт.

20

87242726

HOSE,63.50 mm ID x 110.00 mm, SAE J20R1

5шт.

21

87257136

TUBE

1шт.

22

87257093

TUBE

1шт.
