(C02[03]) - WATER RADIATOR, 125

Запчасти Case IH 7700 (C02[03]) - WATER RADIATOR, 125 Engine & Engine Attachments

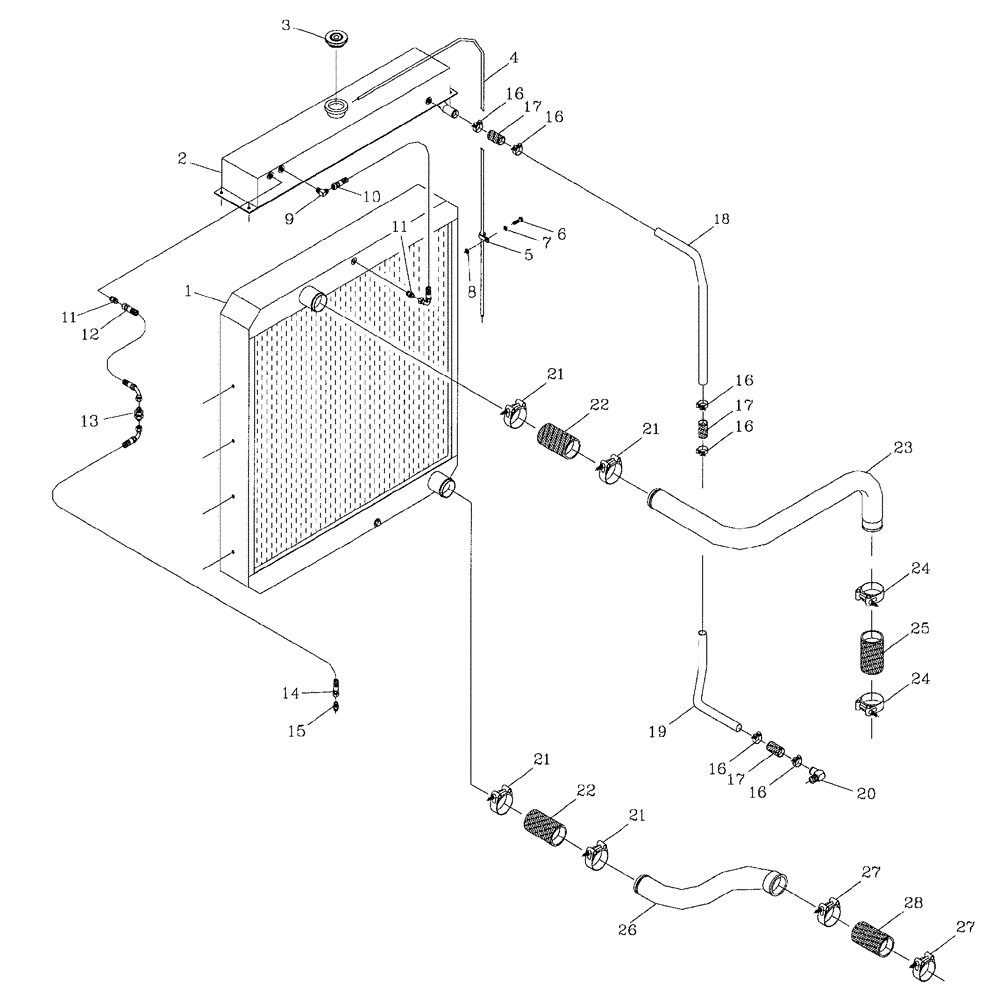

Схема запчастей Case IH 7700 - (C02[03]) - WATER RADIATOR, 125 Engine & Engine Attachments
17
8
13
22
3
25
1
12
23
9
6
18
2
22
14
21
16
24
24
11
28
21
16
27
21
26
5
11
27
7
4
16
17
16
10
21
19
15
16
17
20
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

377936A1

RADIATOR

Radiator

1шт.

2

87233367

COOLER

Tank

1шт.

3

00180923

RADIATOR CAP

1шт.

4

86308718

TUBE

1шт.

5

00134540

CLAMP

CLIP

1шт.

6

FA108025

BOLT

8шт.

7

WB080000

WASHER

8шт.

8

WA080000

WASHER

8шт.

9

00400188

HYD CONNECTOR

Elbow

1шт.

10

82743000

HOSE

HOSE

1шт.

11

00400162

HYD CONNECTOR

Nipple

2шт.

12

86327400

HOSE ASSY.

1шт.

13

00400070

HYD CONNECTOR

Nipple

1шт.

14

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

1шт.

15

00400160

HYD CONNECTOR

Nipple

1шт.

16

00152127

HOSE CLAMP

6шт.

17

86311778

HOSE,3.75"

3шт.

18

87256473

TUBE,25.40 mm OD

Top

1шт.

19

87242572

TUBE,25.40 mm DIA

Bottom

1шт.

20

00409266

END ASSY.

Elbow

1шт.

21

00180629

HOSE CLAMP

4шт.

22

87242726

HOSE,63.50 mm ID x 110.00 mm, SAE J20R1

2шт.

23

87256486

PIPE,117 mm L

Tube, Top

1шт.

24

00180450

CLAMP

2шт.

25

87207700

RADIATOR HOSE

1шт.

26

87256474

TUBE

Bottom

1шт.

27

00154570

HOSE CLAMP

2шт.

28

87242700

RADIATOR HOSE,69.85 mm ID x 100.0 mm

1шт.
