(A08[02]) - ELEVATOR DRIVE

Запчасти Case IH 7700 (A08[02]) - ELEVATOR DRIVE Mainframe & Functioning Components

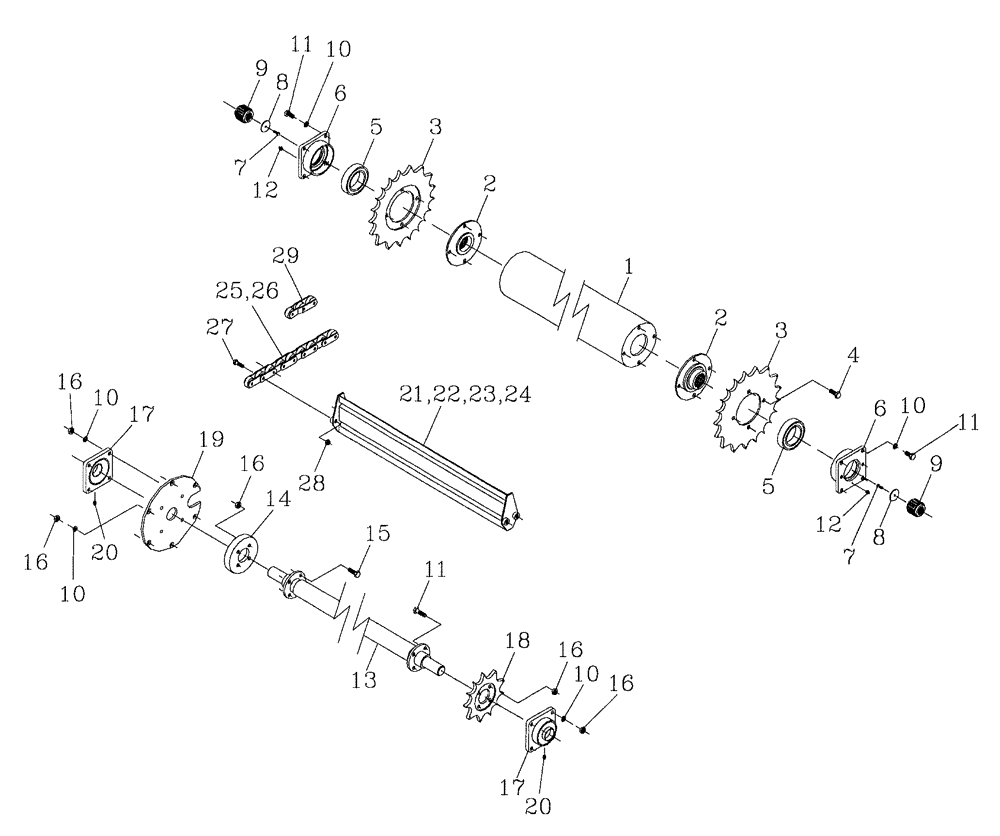

Схема запчастей Case IH 7700 - (A08[02]) - ELEVATOR DRIVE Mainframe & Functioning Components
6
10
8
12
17
21
16
23
10
3
5
19
16
22
15
10
26
4
18
20
2
1
16
8
28
13
9
16
14
7
2
24
17
3
25
29
10
10
11
6
7
16
27
12
11
11
5
20
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87213267

ROLLER,150mm OD x 892mm L

1шт.

2

87241854

BOSS

2шт.

3

87241797

SPROCKET ASSY.

2шт.

4

00601506

BOLT

8шт.

5

00144060

BALL BEARING

2шт.

6

87213269

HOUSING, BEARING,68 mm ID x 120 mm OD x 35, 12 mm

2шт.

7

00601499

BOLT

2шт.

8

87223441

WASHER,10.5mm ID x 32mm OD x 3mm Thk

2шт.

9

87223440

SPLINED COUPLING,14T Internal / 16T External

2шт.

10

WB120000

WASHER

22шт.

11

FM112030

BOLT

12шт.

12

00132752

LUBE NIPPLE

Grease

2шт.

13

87236369

SHAFT

Tail

1шт.

14

87233602

IDLER

1шт.

15

FM112035

BOLT

4шт.

16

NJ112000

NUT

22шт.

17

00140825

BEARING

2шт.

18

87233603

SPROCKET ASSY.

1шт.

19

87256409

BRACKET

Bearing Plate

1шт.

20

00153751

LUBE NIPPLE

Grease

2шт.

21

87236234

STEEL FLIGHT

[Standard Elevator- 18 Extended Elevator - 19]

1шт.

22

87244916

STEEL FLIGHT

[LH] [Scraper]

1шт.

23

87244918

STEEL FLIGHT

[Center] [Scraper]

1шт.

24

87244920

STEEL FLIGHT

[RH] [Scraper]

1шт.

25

70010205

CHAIN

[Standard Elevator]

2шт.

26

70010217

CHAIN

[Extended Elevator]

2шт.

27

00601606

BOLT

1шт.

28

00606013

LOCK NUT

1шт.

29

00700162

CONNECTING LINK

Half

2шт.
