(A06[01]) - 12" ROTARY CHOPPER AND GEARBOX

Запчасти Case IH 7700 (A06[01]) - 12" ROTARY CHOPPER AND GEARBOX Mainframe & Functioning Components

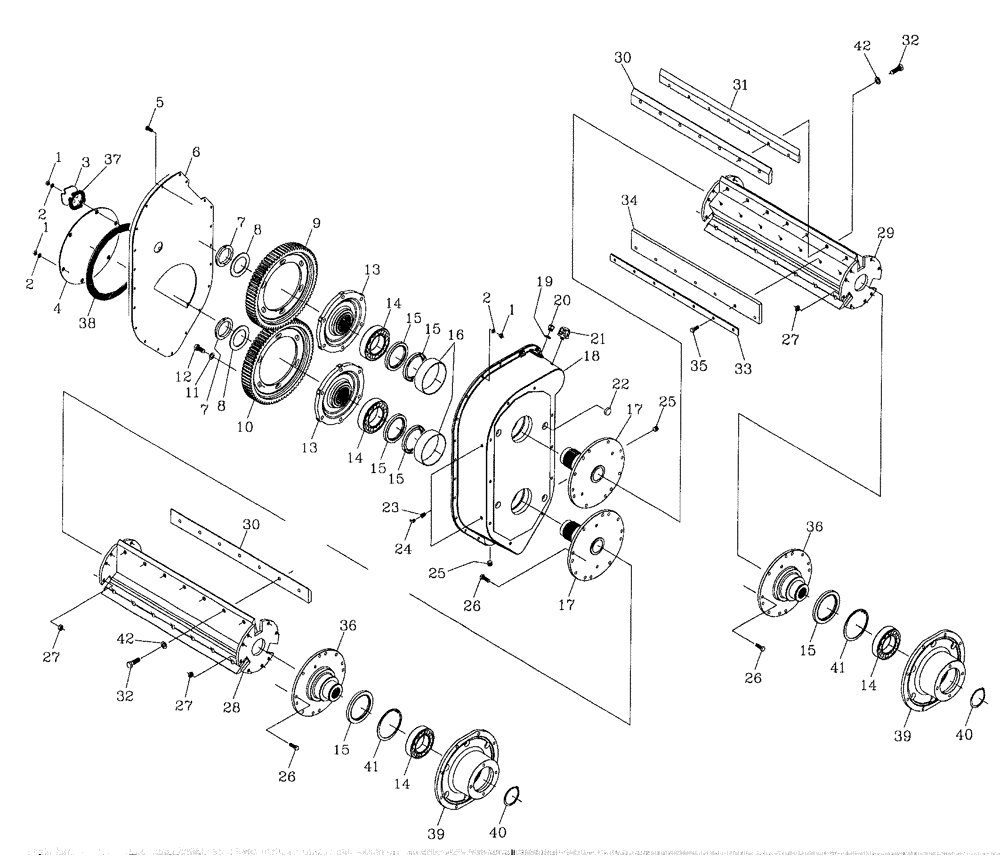

Схема запчастей Case IH 7700 - (A06[01]) - 12" ROTARY CHOPPER AND GEARBOX Mainframe & Functioning Components
15
13
6
22
15
35
7
33
4
2
14
7
32
30
14
2
8
15
3
1
2
38
39
30
40
42
9
26
25
8
32
18
36
25
41
26
29
24
12
27
11
14
1
26
42
10
39
40
20
17
16
5
19
1
31
15
23
21
41
28
17
27
37
36
15
27
14
13
15
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NA110000

NUT

27шт.

2

WB100000

WASHER

27шт.

3

87235128

COVER ASSY

1шт.

4

86776000

COVER ASSY

1шт.

5

FA110025

BOLT

21шт.

6

87237560

COVER PLATE

1шт.

7

00146534

NUT

2шт.

8

87229333

WASHER,61mm ID x 85mm OD x 4.37mm Thk

2шт.

9

86973401

GEAR

[Upper)

1шт.

10

86973400

GEAR

[Lower]

1шт.

11

00131382

WASHER

12шт.

12

FM112030

BOLT

12шт.

13

86973300

SPLINED COUPLING,21T

Hub

2шт.

14

00140447

BEARING

4шт.

15

00100717

OIL SEAL

6шт.

16

87227270

SLEEVE

2шт.

17

86972200

DRIVE SHAFT

Stub

2шт.

18

87237049

CHOPPER BODY ASSY

[Machined]

1шт.

19

00133193

WASHER

1шт.

20

00400106

HYD CONNECTOR

Plug

1шт.

21

00407924

FILLER CAP

Breather

1шт.

22

00152220

PLUG

4шт.

23

00400138

HYD CONNECTOR

Bush

2шт.

24

00132755

LUBE NIPPLE

Grease

2шт.

25

00605620

PLUG

2шт.

26

00601584

BOLT

48шт.

27

00605803

NUT

48шт.

28

87252369

DRUM

[Lower - 2 Blade]

1шт.

28

87252285

DRUM

[Lower - 3 Blade]

1шт.

29

87252367

DRUM

[Upper - 2 Blade]

1шт.

29

87252283

DRUM

[Upper - 3 Blade]

1шт.

30

87251636

CLAMP,Bolt On, 7 Hole, 73mm W x 840mm L

1шт.

31

87214899

BLADE

1шт.

32

FP116050

BOLT

42шт.

33

87251638

CLAMP

Plate

4шт.

34

87251637

FLAP,100mm W x 780mm L

Rubber

4шт.

35

FM112030

BOLT

28шт.

36

87248159

SPLINED COUPLING

2шт.

37

87235129

GASKET,3.25mm Thk

1шт.

38

86776100

OIL PAN GASKET SET

1шт.

39

87247036

SPLINED COUPLING

Hub

2шт.

40

CE085000

CIRCLIP

2шт.

41

CI125000

CIRCLIP

2шт.

42

WB160000

SPRING WASHER

42шт.
