(A05[06]) - BOTTOM ROLLERS, LOWER - F

Запчасти Case IH 7700 (A05[06]) - BOTTOM ROLLERS,LOWER - F Mainframe & Functioning Components

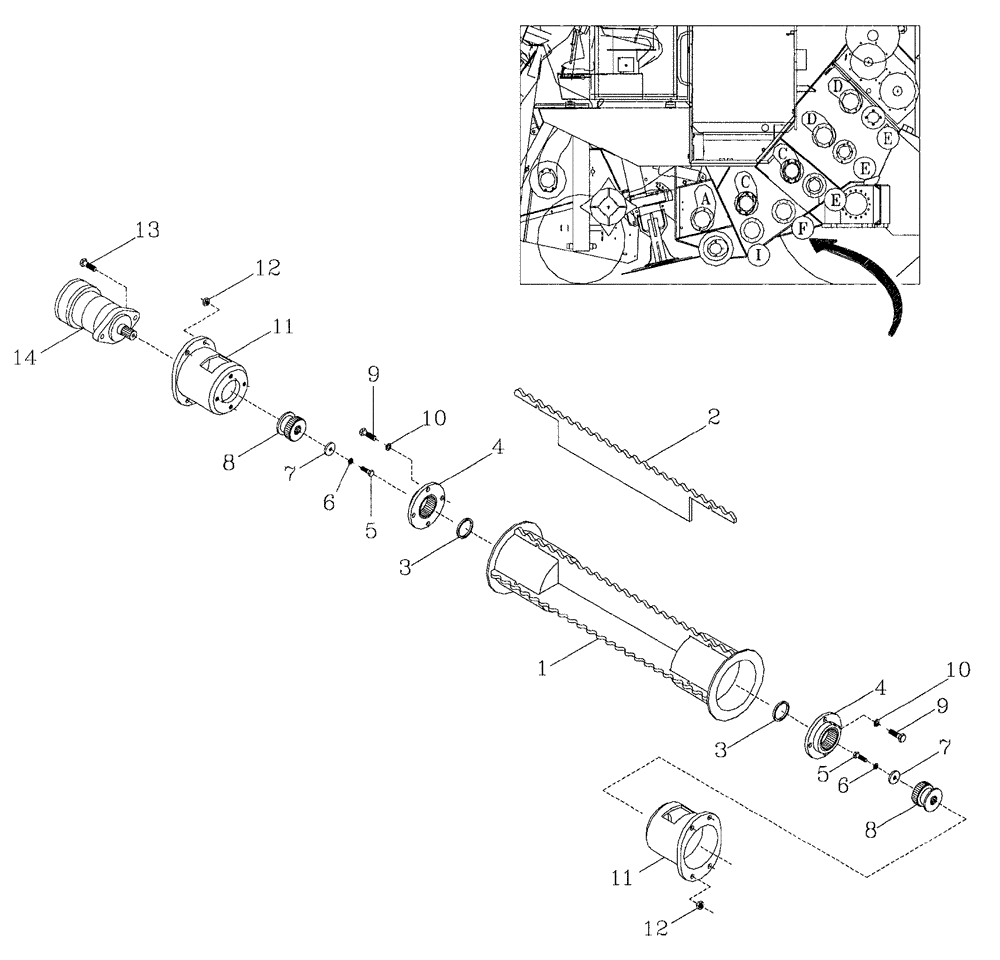

Схема запчастей Case IH 7700 - (A05[06]) - BOTTOM ROLLERS, LOWER - F Mainframe & Functioning Components
7
3
4
7
5
10
12
13
4
10
8
9
3
1
11
5
9
8
14
11
6
2
6
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86701601

ROLLER,220mm OD x 880mm L

1шт.

2

86927900

SLAT

3шт.

3

86701900

SPACER,52mm ID x 63mm OD x 5mm L

(If Required)

1шт.

4

86700800

ADAPTER

2шт.

5

00601499

BOLT

2шт.

6

00605827

WASHER

2шт.

7

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

Washer

2шт.

8

86701200

GEAR

Pinion

2шт.

9

FM112025

BOLT

8шт.

10

WB120000

WASHER

8шт.

11

87217094

HOUSING

OVERALL LENGTH 151MM

2шт.

12

NC112000

NUT

8шт.

13

00604538

SCREW

4шт.

14

MOTOR, Hydraulic

1шт.

Refer to Figure B03 (03

1шт.
