(A05[05]) - TOP ROLLERS, A, C AND D

Запчасти Case IH 7700 (A05[05]) - TOP ROLLERS,A, C AND D Mainframe & Functioning Components

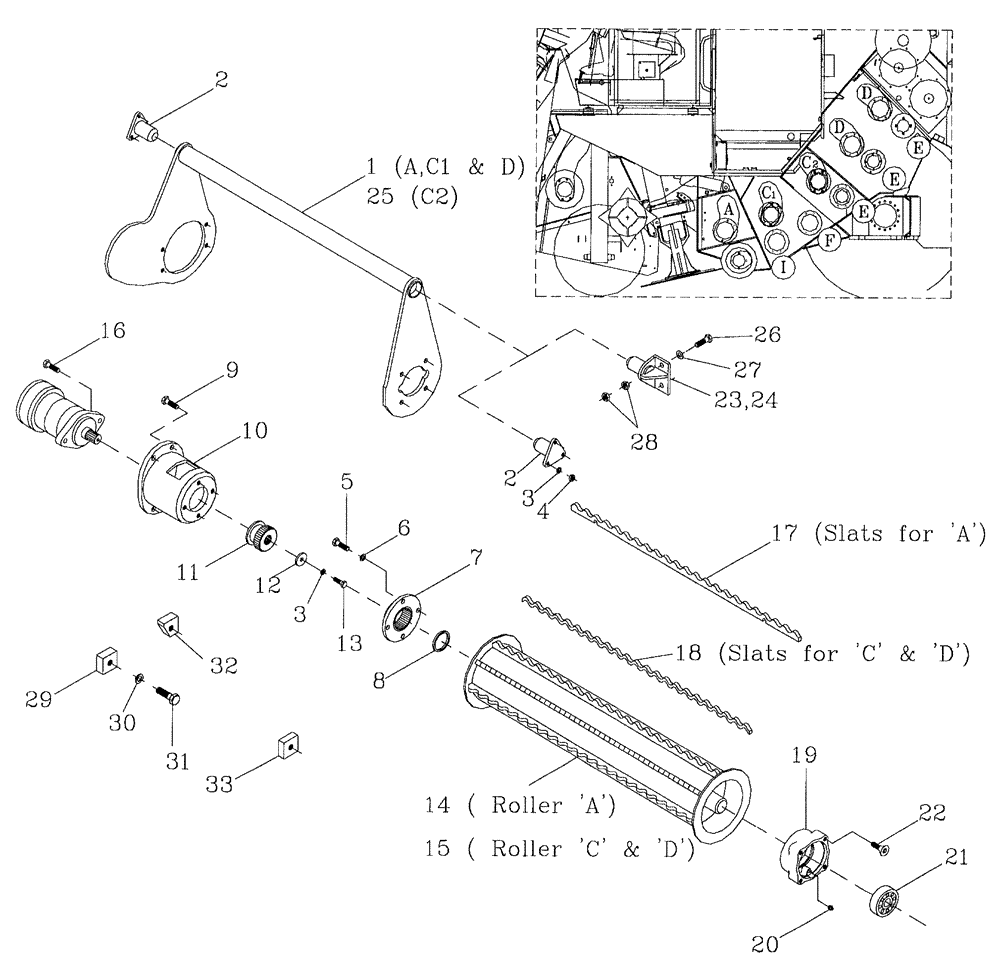

Схема запчастей Case IH 7700 - (A05[05]) - TOP ROLLERS, A, C AND D Mainframe & Functioning Components
28
4
14
30
25
15
7
29
11
26
31
17
19
2
33
10
23
22
12
24
1
27
20
3
5
8
13
32
2
3
9
21
16
18
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87245593

CRADLE

A

1шт.

1

87240288

CRADLE

C1

1шт.

1

87240293

CRADLE

D

1шт.

2

86698700

PIN,38.1mm OD x 75mm L

C1/C2/D

1шт.

3

00605827

WASHER

35шт.

4

00605795

NUT

30шт.

5

FM112025

BOLT

20шт.

6

WB120000

WASHER

20шт.

7

86700800

ADAPTER

5шт.

8

86701900

SPACER,52mm ID x 63mm OD x 5mm L

(If Required)

1шт.

9

00601501

BOLT

20шт.

10

87217094

HOUSING

A/ C1/C2/D OVERALL LENGTH 151MM

5шт.

11

86701200

GEAR

Pinion

5шт.

12

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

Washer

5шт.

13

00601499

BOLT

5шт.

14

87215197

ROLLER

A

1шт.

15

87232660

ROLLER,218.3mm OD x 845mm L

C1/C2/D

4шт.

16

00604538

SCREW

10шт.

17

86697800

SLAT

A

8шт.

18

87118600

SLAT

C1/ C2 / D

32шт.

19

87213555

HOUSING, BEARING,87 mm ID x 62 mm

5шт.

20

00153751

LUBE NIPPLE

Grease

5шт.

21

00140493

BEARING

5шт.

22

00605425

SCREW

20шт.

23

87245596

PIN

Pivot [LH] - A

1шт.

24

87245599

PIN

Pivot [RH] - A

1шт.

25

87240292

CRADLE

C2

1шт.

26

FM112045

BOLT

4шт.

27

WA120000

WASHER

4шт.

28

NA112000

NUT

8шт.

29

87256517

STOP

C1/ C2

2шт.

30

WB160000

SPRING WASHER

9шт.

31

FM116035

BOLT

9шт.

32

381075A1

STOP

D

2шт.

33

385332A1

STOP

A / C1 / C2 / D

5шт.
