(A05[04]) - POWER KNOCKDOWN ROLLER, ADJUSTABLE

Запчасти Case IH 7700 (A05[04]) - POWER KNOCKDOWN ROLLER,ADJUSTABLE Mainframe & Functioning Components

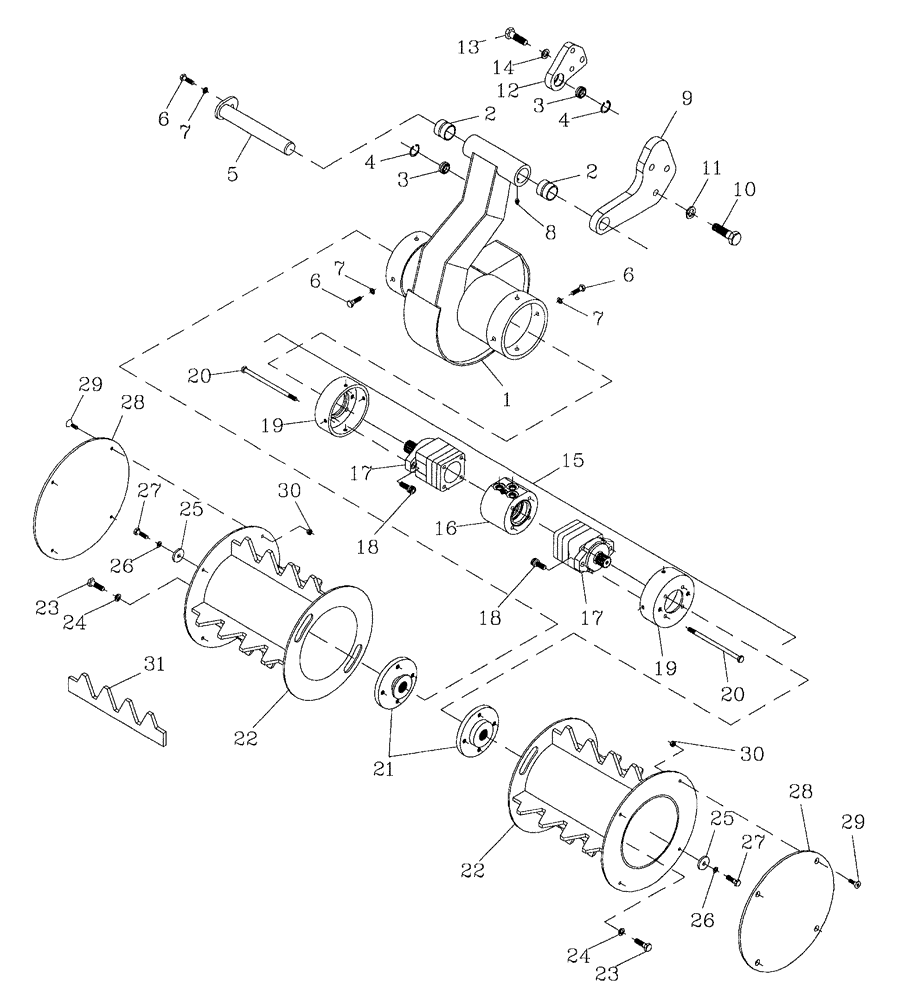

Схема запчастей Case IH 7700 - (A05[04]) - POWER KNOCKDOWN ROLLER, ADJUSTABLE Mainframe & Functioning Components
26
4
25
11
29
7
24
7
13
14
19
18
27
23
27
17
12
2
2
9
30
18
1
10
4
30
31
29
5
21
15
26
6
16
6
7
20
28
23
22
19
8
3
28
25
17
6
3
20
22
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87253778

BRACKET

Arm

1шт.

2

87255100

BUSHING,38.2mm ID x 44.5mm OD x 38mm L

2шт.

3

00141710

BEARING

2шт.

4

CI042000

CIRCLIP

2шт.

5

87253786

PIN,38.1mm OD x 263mm L

1шт.

6

FA110025

BOLT

9шт.

7

WB100000

WASHER

9шт.

8

00138637

LUBE NIPPLE

Grease

2шт.

9

385873A1

MOUNTING PARTS

1шт.

10

FM120050

BOLT

3шт.

11

WB200000

SPRING WASHER

3шт.

12

385872A1

MOUNTING PARTS

Lug

1шт.

13

FM116050

BOLT

3шт.

14

WB160000

SPRING WASHER

3шт.

15

87253902

HYDRAULIC MOTOR

Assembly

1шт.

16

87253734

VENT MANIFOLD

1шт.

17

MOTOR, Hydraulic

1шт.

Refer to Figure B03 (03

1шт.

18

00604536

SCREW

Bolt

4шт.

19

87253794

ADAPTER

2шт.

20

00408869

BOLT

8шт.

21

87253777

FLANGE ASSY

Drive

2шт.

22

87253771

HYDRAULIC SYSTEM

Roller

2шт.

23

FA112030

BOLT

8шт.

24

WB120000

WASHER

8шт.

25

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

Washer

2шт.

26

00605827

WASHER

2шт.

27

00601499

BOLT

2шт.

28

379343A1

PLATE

Cover

2шт.

29

FD108020

SCREW,Flat Hd, Csk, M8 x 1.25 x 20mm

8шт.

30

NC108000

NUT

8шт.

31

87253772

SLAT

8шт.
